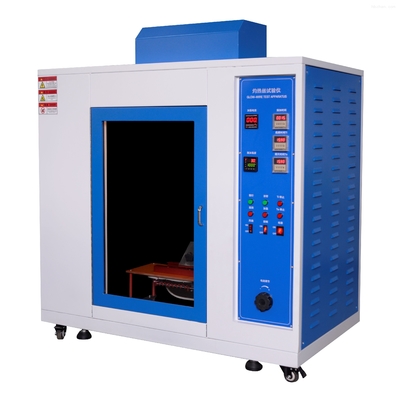

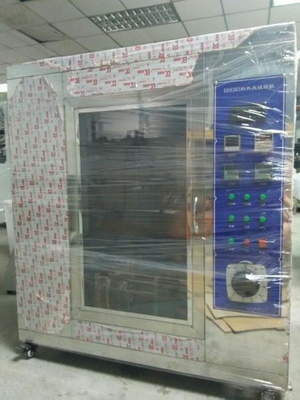

DX8383 Sıcak tel test makinesi
Tanıtım: Sıcak tel testi. Sıcak telin kendisi aslında sabit bir spesifikasyon direnç tel halkasıdır. Test sırasında, elektrikle belirtilen sıcaklığa ısıtılan gerekir,böylece sıcak telin üst kısmı gerekli süre boyunca numune ile temas eder.Test aralığı belirli test prosedürüne bağlıdır.
Uygulama alanı:Sıcak tel test makinesi, elektrikli, elektronik ürünler, ev aletleri ve bileşenleri üzerinde yangın tehlikesi testleri yapmak için özellikle uygundur.Sıcak bileşenler veya aşırı yükleyici dirençler gibi ısı kaynaklarından veya çakma kaynaklarından kaynaklanan termal stresin kısa bir süre içinde simülasyonuAynı zamanda katı elektrik yalıtım malzemeleri veya diğer katı yanıcı malzemeler için de uygundur.
Standartlara uygun:GB/T5169'daki "Glow Wire Test Method" gerekliliklerine uygun olarak tasarlanmış ve üretilmiştir.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 standartları.
Teknik parametreler:
1Test odası hacmi: 0.5M3, derinlik x genişlik x yükseklik: 60x 95x 90cm
2Sınır boyutları: derinlik x genişlik x yükseklik: 61x 120x 105cm
3Parlak tel: 4.0mm çapında bir halka nikel/krom telinden yapılmıştır.
4. Sıcaklık ölçüm cihazı: 1050 °C'ye kadar yüksek sıcaklıklara dayanabilen 0,5 mm zırhlı ince tel termokoplu
5Isıtma akımı: Sıcaklık 960 °C olduğunda akım 120 ~ 150A arasındadır.
6Test için kuvvet uygulayın: 0.8 ~ 1.2N, ve presleme derinliğini en az 7 mm'ye sınırlayın.
7Zamanlayıcı: Çakma süresi (Ti) ve alev söndürme süresi (Te) için bir zamanlayıcı. Aralık: 0 ~ 99.99S
8Parlak tel: 4mm±0.04mm Ni/Cr (80/20) özel tasarlanmış standart halka, yatay olarak sabit;
9. Termokop: 0.5mm ithal K tipi termokop, zırhlı kol, 1100 °C'ye dayanıklı;
10Sıcak telin elektrikli ısıtma sıcaklığı: 500 °C ~ 960 °C (dijital ekran önceden ayarlanabilir), sıcaklık dalgalanması < 3 °C;
11Sıcak telle test edilen test numunesinin basıncı: 1.0N ± 0.1N (gerçek duruma göre ayarlanabilir);
12Maksimum nüfuz derinliği: 7 mm ± 0.5 mm (gerçek koşullara göre ayarlanabilir);
13Test numunesi hareket hızı: 10mm/s~25mm/s.
14Ağırlık seviyesi: uygulanan test alevinin (ta) süresi için tercih edilen değerler şunlardır: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Alev yüksekliği: Deneme alev yüksekliği 12 mm'dir.
16Gaz kaynağı: Butan gazı (kullanıcı tarafından sağlanır).
17Dış kutu malzemesi: Aynalı paslanmaz çelik.
Test yöntemi:Standart direnç tel yüzüğünü belirtilen sıcaklığa kadar ısıtın ve daha sonra sıcak tel ve test numunesini test koşullarında fiş, soket, kauçuk, plastik ve diğer ürünlerle temas ettirin.
Sıcak tel yanma test makinesine ilişkin test yöntemi:
Bitmiş ürünler için yanma telinin yanıcılık testi yöntemi (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Malzemeler için yanma telinin yanma olasılığı test yöntemi (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Sıcak tel kullanan malzemelerin yanma performansına yönelik test yöntemi (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Yanıcılık endeksi GWFI, GWFI - Parlak telin yanıcılık endeksi
Belirtilen kalınlığa sahip bir test numunesinin üç ardışık testte maksimum test sıcaklığı aşağıdaki koşullardan birine uymalıdır:
a) Sıcak tel çıkarıldıktan sonra 30 saniye içinde, test numunesinin alevi veya ısısı söner ve test numunesinin altına yerleştirilen ambalaj kağıdı yanmaz;
b) Test örneği yanmadı.
GWIT, GWIT - Parlak telin ateşleme sıcaklığı
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Örnek gereksinimleri: SGS Malzeme Laboratuvarı, örnek testleri için aşağıdaki gereksinimlere sahiptir:
Örnek yeterince büyük, sabit boyutlu düz bir bölüme sahip olmalıdır ve test düzlemi test sırasında dikey pozisyonda tutulmalıdır.
Test numuneleri birkaç şekilde yapılabilir:
Sıkıştırma kalıplama, enjeksiyon kalıplama veya döküm veya yeterli yüzeyli metal levha gibi bitmiş parçalardan kesim.
Yassı parçanın boyutları şunlar olmalıdır: Uzunluk: ≥ 60mm, genişlik (çıkartma içi): ≥ 60mm
Bu deneyin gereksinimlerine göre, yanıcılığın değerlendirilmesi genellikle 10 test örneğinden oluşan bir set gerektirir.
Ağırlık seviyesi
1Parlak tel yanıcılık endeksi (GWFI) aşağıdaki test sıcaklıklarından seçilmelidir:
Test sıcaklığı/°C: 550/600/650/700/750/800/850/900/960
2. Sıcak telin yanma sıcaklığı (GWIT) aşağıdaki test sıcaklıklarından seçilmelidir:
Test sıcaklığı/°C: 500/550/600/650/700/750/800/850/900/960
Sonuçların değerlendirilmesi:
1Parlak tel yanıcılık endeksi (GWFI) değerlendirme sonuçları
Eğer test örneği yanmazsa veya aşağıdaki iki şartı karşılarsa, bu testi karşılamış sayılır.
a) Eğer test numunesinin alevi veya çakma telini çıkardıktan sonra 30 saniye içinde sönerse
b) Paket kağıdı yanmadı
Yukarıdaki koşullardan biri veya ikisi de yerine getirilmezse, daha düşük bir test sıcaklığını seçin ve yeni bir test örneği ile testi tekrarlayın.
Yukarıdaki iki koşul da aynı anda yerine getirilirse, daha yüksek bir test sıcaklığı seçilir ve test yeni bir test örneği ile tekrarlanır.
Test, test örneği a) ve b) koşullarını karşıladığında en yüksek test sıcaklığında tekrarlanmalıdır.
GWFI'de üç ardışık test için a) ve b) koşullarını karşılayan maksimum test sıcaklığını belirlemek.
2Parlak tel ateşleme sıcaklığı (GWIT) değerlendirmesi sonuçları
Sıcak telin uygulanması sırasında test numunesinin yanma sıcaklığı belirlenmelidir. and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
Sıcak tel test makinesi kullanımı için önlemler:
1Sıcak tel test makinesinin kullanıcısı, istikrarlı bir güç kaynağını korumalıdır, aksi takdirde aşırı voltaj dalgalanmaları sıcaklık değişikliklerini etkileyebilir.
2. Termokopüler sadece deneylerde sıcaklık kalibrasyonu için kullanılır. Kalibrasyondan sonra, bir sonraki test için ammeter üzerinde işaretleyin.sıcak telden dikkatlice termokopyu çıkarın ve deneyi başlatın.
3Sıcak tel, termokopelin kullanım ömrünün kısaltılmasını önlemek için yüksek sıcaklıklarda uzun süre çalışmamalıdır.Akım zamanında azaltılmalı ve güç kesilmeli..
4Her testten sonra, yanma odası, güç kapalı olarak temizlenmeli ve termokopüler ve sıcak tellerle çarpışmamak için dikkat edilmelidir.
5Deney tamamlandıktan sonra, kullanıcılar egzoz fanını kullanarak yanma sırasında üretilen egzoz gazını dışarı atabilirler.Ancak test sonuçlarını etkilememek için deney sırasında fanı açmayın..
6Eğer bakım gerekecekse, özellikle sıcak telin değiştirilmesi için, el değmemiş vidaların yeniden sıkıştırılmasına dikkat edilmelidir.Aksi takdirde kötü temas akım devresini etkileyecek ve arayüzde yüksek sıcaklık oluşturacaktırParçaları değiştirdikten sonra, kullanıcılar tüm vidaları sıkmalı.
7. Sıcak tel test makinesi bir aşırı sıcaklık koruma fonksiyonuna sahiptir. ayarlanmış sıcaklığa ulaştığında, ısıtma devresi otomatik olarak kesilir.Önceden ayarlanmış sıcaklık normal çalışma sıcaklığından daha düşük olamaz.Aksi takdirde normal çalışamaz.
Deneysel özellikler:
1Amaç: Sıcak tel denetleyicisinin çalışmasını, bakımını ve bakımını standartlaştırmak ve normal çalışmasını sağlamak.
2Uygulama alanı: Çeşitli ürünler için plastik parçaların alev gerileyici testleri için uygundur.
3Referans standardı: GB/T5169'daki ilgili maddelerdeki test gereksinimlerine göre.10-2008 "Glowing Wire/Glowing Wire - Glowing Wire Devices and General Test Methods" standardı;
Enstrüman bakımı ve önlemler:
1Her hafta, aletlerin bakımı ve yönetimi, ayrıca ilgili ayarlama anahtar işlevlerinin operasyonel kontrolleri yapılmalı ve kayıt tutulmalıdır.
2Denetleyici sabit bir güç kaynağına sahip olmalıdır, aksi takdirde voltaj dalgalanmaları sıcaklık değişikliklerini etkileyebilir.
3Deneyler yaparken yavaş yavaş sıcaklık artış ve düşüş yöntemi kullanmalıyız.Bunu yavaşça yapmalıyız ve sıcaklığı birden fazla yükseltmemeliyiz.Bu şekilde, kullanım süresi daha uzun olur ve akım yavaş yavaş artırılmalıdır. 90 veya daha yüksek artırmayın.Ayrıca yavaşça akımı azaltmak ve bir kerede sıfıra düşmek değil. Hızlı termal genişleme ve daralma U şeklindeki ısıtma tellerine ve parlak tel termokopüllerine hasar verebilir. Bu hasarlar onarılamaz. Bir kez hasar gördüğünde yeniden satın alınması gerekir
4Sıcak tel, termokopelin kullanım ömrünün kısaltılmasını önlemek için yüksek sıcaklıklarda uzun süre çalışmamalıdır.Akım zamanında azaltılmalı ve güç kesilmeli..
5Her deneyden sonra, yanma odası güç kapalı koşullarda temizlenmeli ve termal çift ve yanma teline dokunmamak için dikkat edilmelidir.
6Eğer bakım gerekecekse, özellikle sıcak telin değiştirilmesi için, değiştirilmiş vidaları sıkmak önemlidir.Aksi takdirde kötü temas, akım devresini etkileyecek ve yüksek arayüz sıcaklıkları oluşturacaktır.Parçaları değiştirdikten sonra, kullanıcılar tüm vidaları sıkmalı.
