Sızıntı İzleme Makinesi Yukarıdaki durumu simüle etmek için yalıtım malzemelerinde yıkıcı test yapıldı

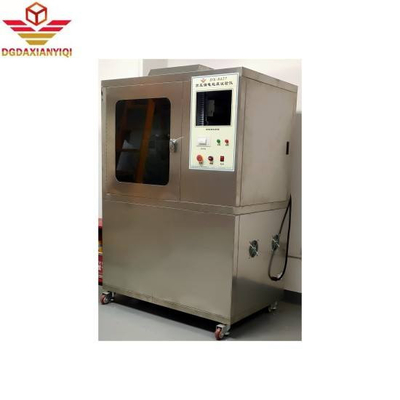

DX8352 Sızıntı izleri test makinesi

Tanıtım:

Temel ilke:Elektrikli ürünler üzerindeki nemli ve kirlilik ortamlarının etkisi altında, farklı kutupluklara sahip şarjlı parçalar arasında veya şarjlı parçalar ile topraklanmış metal arasında yalıtım sızıntısı meydana gelebilir.Oluşturulan yay elektrikli cihazın arızasına ve kısa devreye neden olabilir, boşaltma nedeniyle malzeme korozyonu, hatta yangına yol açar.

Sızıntı izleme testi, yukarıdaki durumu simüle etmek için yalıtım malzemelerinde yapılan yıkıcı bir testtir.Deneyin amacı belirli bir voltaj uygulamak ve belirli bir miktarda kirli sıvıyı düşürmektir (0.1% NH 4 CL) sabit bir yükseklikte (35mm) katı yalıtım malzemesinin yüzeyinde, belirli bir boyuttaki platin elektrotlar arasında, 30 saniye boyunca ((2mm × 5mm),Katı yalıtım malzemesinin yüzeyinin elektrik alanı ve kirlenmiş bir ortamın birleşik etkisi altında toleransını değerlendirmek için, ve göreceli izleme endeksini (CT1) ve izleme direncini (PT1) belirlemek için.

Teknik parametrelerin ayrıntılı açıklaması:

Standartla uyumlu: GB/T4207 test standardının gereksinimlerini karşılar.

Dikdörtgen bir platin elektrot kullanılarak, iki elektrot tarafından numuneye uygulanan kuvvetler sırasıyla 1.0N ± 0.05N'dir.

Uygulanan voltaj 100-600V (48-60Hz) arasında ayarlanabilir. Kısa devre akımı 1,0 ± 0,1A olduğunda, voltaj düşüşü% 10'u geçmemelidir.Sınav devresindeki kısa devre sızıntı akımı 0'a eşit veya daha büyük olduğunda.5A, 2 saniye boyunca tutun, röle hareket edecek, akımı kesecek ve test nesnesinin yetersiz olduğunu gösterecektir.

Damlalama cihazının zaman sabiti ayarlanabilir, damlalama hacmi 44-50 damla/cm3 ve damlalama zaman aralığı 30 ± 5 saniye olarak doğru bir şekilde kontrol edilir.

Elektrot: 2 mm × 5 mm çapraz kesim alanına sahip iki dikdörtgen platin elektrot.

Yüzey kuvveti: 1,0 ± 0,05N

Test voltajı: 100-600V

En yüksek test akımı: 3A

İki elektrot arasındaki mesafe: 4.0mm

İndirme cihazı: İndirme zaman aralığı keyfi olarak ayarlanabilir

Test odası hacmi: 0.5M3, derinliği 60x genişliği 95x yüksekliği 90cm

Dış boyutlar: derinlik x genişlik x yükseklik: 61x 120x 105cm

Dış kutu malzemesi: ayna paslanmaz çelik.
