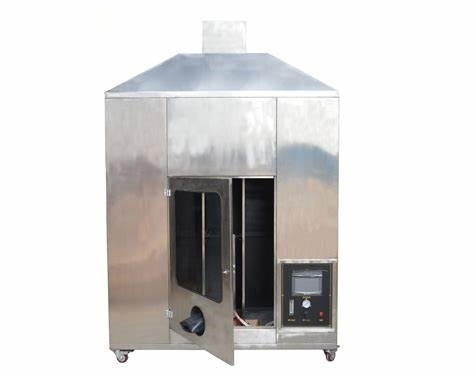

UL1685 Tel ve Kablo Yanma TestiAygıtDX8297
Enstrüman Girişi:
UL 1685 Kablo ve Kablo Alev Deneme Cihazı, tek veya bir araya gelen kabloların belirli koşullar altında alev yayılmasını engelleme yeteneğini değerlendirmek için kullanılan bir enstrüman.ve UL 1685 test gereksinimlerini karşılar, IEEE 383 ve IEEE 1202.
Kablonun alev söndürme performansı, numuneyi 20 kW (70,000 Btu/saat) teorik değeriyle dikey olarak yerleştirilmiş 20 kW (70,000 Btu/saat) alevle yakarak değerlendirilir.000 Btu/saat) belirli bir hacim alanında 20 dakika boyunca.
Teknik parametreler:
Standartlar:
IEEE 1202
Alev yayılması - tel ve kablo testleri
IEEE 383
Nükleer santraller için IE kabloları, alan eklemleri ve konektörler için tip test standartları
UL 1685
Kabloların ateş yayılması ve duman üretimi
Ana özellikler:

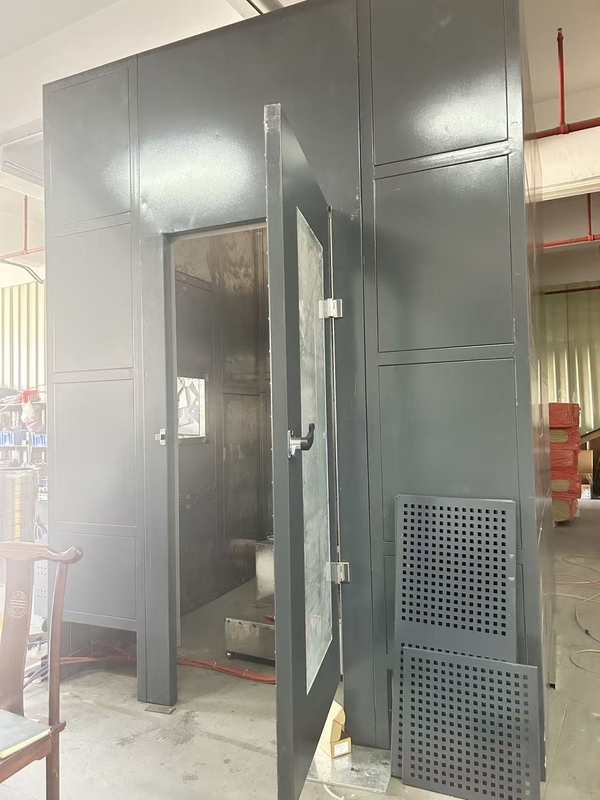

Deneme alanı boyutu: 2438 (uzunluk) × 2438 (genişlik) × 3353 (yükseklik) mm, hacmi: 19.93m3, iç zemin alanı: 5.94m2;
Termokopüler ve iki yönlü anemometreler, egzoz borusundaki sıcaklığı ve gaz hızını ölçmek için kullanılır.
İki yönlü anemometre, egzoz borusundaki yanma sürecinde üretilen yüksek sıcaklıklı yanma gazının girdap hızını doğru bir şekilde ölçmek için kullanılır.
Palet boyutu 305 (uzunluk) × 76 (genişlik) × 2438 (yükseklik) mm, çelik merdivenin genişliği 25±6mm ve dikey genişliği 229mm'dir.
IEC60332-3 için Venturi karıştırıcısı ile propan yakıcısı olan fener;
Havanın akışını ve basıncını düzenli bir şekilde sürdürmesini sağlamak için bir kütle akış kontrolörü;
Veriler toplama kartı, iç bileşenlerin sıcaklığını ve yakıcının alev sıcaklığını doğru bir şekilde toplamak ve ölçmek için kullanılır.
Gaz ve hava solenoid valflerle kontrol edilebilir.
Duman yoğunluğunu ölçme sistemi
Paramagnetik oksijen ısı salınımı oranı test sistemi
Solenoid valfleri ve çakıştırıcılar kontrol panelindeki düğmeler üzerinden elle kontrol edilebilir ve acil durumlarda enstrüman kapatılabilir (bilgisayar dahil)
