Bina Bileşeni Yangına Dirsek Fırın Ve Yatay Fırın Yangına Direnci Test EN13381-8

DX8364 Yapı bileşenlerinin yangın direnci testi dikey fırın ve yatay fırın (EN13381-8)

Yatay fırın:

Test kapsamı:

1. Tek taraflı ateş alanı 3000×3000 (mm) olan armatür beton taşıyıcı duvarlar, koruyucu katmanlı çelik yapı taşıyıcı duvarlar (ateşten koruyucu kaplamalar),hafif çelik kil plaka taşıyıcı duvarlar, yapıştırmalı yük taşıyan duvarlar vb. ve duvarın içindeki farklı kesimlere ve farklı genişliklere sahip seçilen noktaların sıcaklık belirlemesi.

2. Taşımayan yeniden yapılandırılmış armatürlerin yangına dayanıklılığı testi. Yük taşımayan duvarların yangına dayanıklılığı için akıllı test cihazı

Fırının net boyutu 4200×4800×1500 (mm) ve numunenin ateş alanı 4200×4800 (mm) 'dir.

Deneme kapsamı: Aynı çalışma koşullarında aynı anda simetrik ve asimetrik yapısal numunelerin yangın direnci performansını tespit edebilir, örneğin: yangın geçirmez kapılar ve pencereler,cam, yangın geçirmez tıkamalı malzemeler vb. ve ayrıca süper büyük yangın duvarları gibi büyük yangın geçirmez bölmeler ve yangın geçirmez bölme bileşenleri üzerinde yangın direnci testleri yapabilir.Yangın geçirmez cam bölme duvarları ve yangın geçirmez rulo panjurları, yüksek verimlilikte ve aynı anda birkaç farklı veya benzer numuneyi test edebilir.

3. Yük taşıyan sütunun yangın direnci için akıllı test cihazı,

Fırının net boyutu 3000×3000×4700 (mm) ve numunenin ateş yüksekliği 3000~4600mm (sütunun toplam yüksekliği 3600~5200mm) 'dir.Örneğin maksimum kesit boyutu 800 mm × 800 mm veya Φ800 mm'dir..

Toplam eksen yükü 15000kN ve üst ve alt eksantrik yükler her biri 1000kN'dir.

Test kapsamı:

1. Sütun yüksekliği 3600 ~ 5300mm, ateş yüksekliği 3000 ~ 4700mm,ve tek ve çoklu kompozite yük taşıyan çevikbeton sütunlarının çeşitli kesit şekillerinin ve boyutlarının yangına dayanıklılığı testi.

2. Sütun yüksekliği 3600 ~ 5300mm, ateş yüksekliği 3000 ~ 4700mm,ve koruyucu bir katman (ateş geçirmez kaplama) ile çelik yapı sütununun yangına dayanıklılığı testi, tek ve çoklu kompozite yüklerin çeşitli çapraz kesim şekillerine ve boyutlarına maruz bırakılır.

3Seçilen ölçüm noktalarının, sütunun içindeki farklı kesim ve farklı derinliklerle sıcaklık belirlenmesi.

4. Her taraftan yangın olan diğer eşyaların (kasetler gibi) yangına dayanıklılığı testi.

Yangın bastırıcısının yangın direnci performansına yönelik akıllı test cihazı. Aşağıda verdiğimiz konfigürasyonlar sadece referans içindir;

Uygulama alanı:Duvarlar, kirişler, sütunlar, zemin, tavanlar ve çatılar gibi yük taşıyan ve yük taşımayan bileşenler için uygundur ve diğer yapılar, aksesuarlar veya yapılar referans olarak kullanılabilir.Bu test makinesi GB/T9978'deki tüm bileşenlerin testine uygundur..1~9 ve ISO834-1~9 standartları.

Standartlara uygun:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Binaya ait bileşenler için yangına direnç test yöntemleri I. Bölüm: Genel Gereksinimler", ISO834-1:1999 "Binaya ait bileşenler için yangına direnç testleri I. Bölüm:Genel Gereksinimler"

Ana parametreler:

Laboratuvar: 4.5M ((uzunluk) x 4.5M ((genişlik) x 3.5M ((yükseklik), yüksek sıcaklık yalıtım malzemelerinin kapalı kullanımına.

Yükleme aygıtı: Bina içindeki havalı vinci hareket ettirmek için mekanik yükleme uygulanır.

Destek çerçeve: çerçevedeki bir kenar koltuğuna dört tekerlekle bağlıdır.

Termoküpler: fırın termoküpleri, arka taraf ısı çiftleri, mobil termoküpler, iç termoküpler ve çevre sıcaklığı termoküpler dahil olmak üzere çeşitli alanlarda dağıtılır.

Fırın basıncı ölçüm sondası: T şeklindeki ölçüm sondası, ölçüm doğruluğu ± 2Pa

Örnek boşluğu ölçme sondası: 6 mm çapı ± 0,1 mm çapı ± 0,2 mm çapı

Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), alev fırlatıcı (en az 20) ve düzenleyici valfler

Yanma gazı kaynağı: %95'den fazla saflıkta propan, sıvılaştırılmış gaz (kullanıcı tarafından sağlanır)

Gaz akışı: 0~100L/min Ölçüm doğruluğu 2.5 derece

Hava akışı: 0~50m3/min Ölçüm doğruluğu≤±0.5m3/min

Gaz tankı kapasitesi: ≥50kg×6

Fırın sıcaklığı kontrol sistemi: En fazla numune alma noktası 10 puan

havalandırma sistemi ve kontrol damper, vb.

Örneğin ters ateş yüzeyinde radyasyon sıcaklığının ölçüm aralığı: 0 ~ 10W/cm2

Fırında sıcaklık ve basınç kontrolü, bilgisayarın RS485'ini kontrol sistemine bağlayarak gerçekleştirilir.ve termoküpler ve basınç sensörleri gibi yanma test sensörlerinin DC çıkış voltajı dijital formda dönüştürülür, daha sonra görüntülenmek ve depolanmak için bilgisayar sistemine iletilebilir.

Not:Bina bileşenlerinin yangın direnci test cihazı, gereksiz maliyetlerin önlenmesi için, müşteriler tarafından test edilmesi gereken ürünlere göre oluşturulmalıdır.Kamu Güvenliği Bakanlığı'nın Tianjin Yangın Araştırma Enstitüsü, farklı bina bileşenleri için 5 yangın direnci test cihazına sahiptir., yani yük taşıyan kiriş levhasının yangına dirençliliği için akıllı test cihazı, yük taşıyan duvarın yangına dirençliliği için akıllı test cihazı,Fırının net boyutu 3000×3000×1500 (mm), numunenin ateş alanı 3000×3000 (mm) ve toplam yükleme kapasitesi 2000kN'dir.

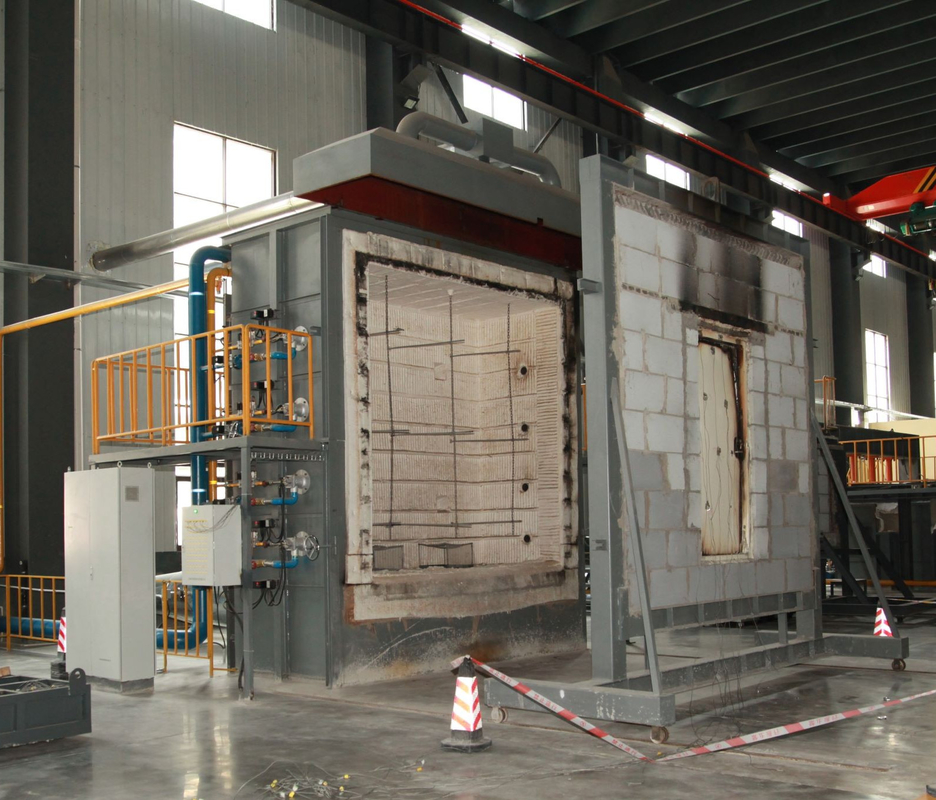

Dikey fırın:

Uygulama Alanı: Standart yangın koşullarında yangına direnç özelliklerini belirlemek için duvarlar, kirişler, sütunlar, zemin levhaları ve tavanlar gibi yatay bina bileşenleri için uygundur.

Standartları karşılayın:GB/T9978.1-2008, :ISO834-11999, GB/T9978.5-2008, ISO834-5:200, GB/T9978.6-2008,ISO834-6: 00 ve diğer test gereksinimleri.

Performans özellikleri:Yüksek hassasiyetli çok bitli alım kartının kullanılması, mikro bilgisayar analizi yoluyla sıcaklık, basınç, akış ve diğer veri yönlerinin toplanması,yanma gerçek bilgilerini gerçek zamanlı olarak yeniden üretmek için işleme ve kontrol, ve yanma özelliklerini belirlemek için mikro bilgisayar analizi yoluyla, tüm makine yüksek kaliteli cihazlar kullanmak, sistemin yüksek kaliteli, yüksek hızda çalışmasını sağlamak için,Gelişmiş.

Teknik parametreler:

1Enstrüman bileşimi: ateşli test fırını, gaz akışı ölçüm sistemi, sıcaklık ölçüm sistemi ve basınç ölçüm ve kontrol sistemi.

2Ateşli test fırını: 4,5 m (uzunluk), 3,5 m (derinlik) ve 1,25 m (yükseklik) iç boyutuna sahip dikey bir test fırınıdır.

3Fırın yapısı: çelik yapı çerçevesi benimsenmiştir, fırın duvarı çelik yapı çerçevesinin ortasında ateşe dayanıklı tuğlalarla inşa edilmiştir.Ve fırın duvarının iç tarafı yüksek sıcaklığa dayanıklı termal yalıtım malzemesinden yapılmıştır., 1000kgpm3'den fazla yoğunlukta. Dış tarafı renkli çelikle sarılmıştır, fırın kaplama malzemesinin kalınlığı 65mm'dir,ve fırındaki test sıcaklığı 1250°C'ye kadar.

4. Sıcaklık ölçüm sistemi:

1Fırında termokopül: Fırında GB/T 16839 uyarınca 2,0 mm çaplı bir tel termokopülü olan K tipi nikel-krom-nikel-krom termokopülü kullanılır.1, dış kapağı ısıya dayanıklı paslanmaz çelik boru kafesidir ve ortası ısıya dayanıklı malzemelerle doldurulmuştur ve sıcak ucundaki çıkıntılı kafesin uzunluğu 25mm'den az değildir,Toplamda 5 parça, ve sıcaklık doğruluğu <± 15 °C.

2Arka ateş yüzeyinin sıcaklık ölçümü: 0,5MM çapında bir termokople kullanarak, 0,2MM kalınlığında ve 12MM çapında kaynak

Yuvarlak bakır levha üzerinde, GB/T16839.1 uyarınca büyük nikel-krom-nikel-silikon termokopülü uzunluğu, genişliği ve kalınlığı 2,0MM olan 30MM uzunluğunda, 2,0MM kalınlığında asbest dikişle kaplanmalıdır.Toplam 20

3Ortalama sıcaklık ölçümü: GB/T7633-2008 ve GB/T17428-2009 için uygun 8 termokop.

4Maksimum sıcaklık ölçümü: Termokop 20 çift kapının ölçümüdür ve kapı genişliği 1200 mm'ye kadar kapanabilir.

5Mobil termokopül: kızılötesi termometre ile ölçülür

6İç termoküpler: Havalandırma kanallarının iç sıcaklığını ölçmek için uygun olan 4 termoküp vardır.

7Çevre sıcaklığı ölçümü: 3.0MM çapında zırhlı termokopül kullanılır ve GB/T16839.1'e uygun büyük nikel-krom-nikel-silikon K-tip termokopülü benimsenir.

8Fırın basıncı ölçümü: T şeklindeki ölçüm sondası, ölçüm doğruluğu ± 2pa. 3

9. Yükleme sistemi: Ölçmek için basınç sensörü benimsemek

10Deformasyon ölçüm cihazı: elektronik deformasyon ölçüm cihazı benimsenmiştir

11. Gap probu: GB/T9978.1 standardına göre yapılmıştır.

12. Yakıcı: Her iki tarafta da altı, fırının duvarlarına yerleştirilmiş 8 yüksek hızlı yakıcı vardır. Fırında ısıtmak için gereken ısıyı sağlar.

13. Duman egzozu: Fırının arkasındaki fırın duvarında üç duman egzoz deliği vardır ve fırın gövdesine duman gazını boşaltmak için arkadaki duman borusuna bağlanır.Kontrol gerginliği.

14Gözlem deliği: Fırın gövdesinin yan duvarında, test sırasında numunenin ateş yüzeyini ve alevini gözlemlemek için kullanılan iki görüntüleme deliği vardır.

15. yükleme cihazı: 3,5 metre yükseklikte, 3.0 metre genişlikte, araba gövdesi ve bir test parçası platformundan oluşan bir araba arabası kullanılarak.ve test platformu: 3.0m*3.0m kare çelik yapı çerçevesi.Sınav sırasında, deneme parçası ile birlikte deneme parçası platformu, elektrikli bir kaldırıcı ile araba gövdesine kaldırılır.ve sonra araba test pozisyonuna itmek ve sabitlenir, ve sonra test başlıyor.

16Elektriksel kontrol kısmı: MCGS yapılandırma yazılımı ve entegre endüstriyel bilgisayarın PLC programı benimsenmiştir.

Bunlardan bazıları: ana kontrol arayüzü, fırın sıcaklık eğrisi arayüzü, numune sıcaklık arayüzü, tarihsel kayıt arayüzü ve parametrelerin belirlenmesi arayüzü.
