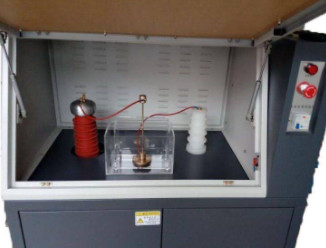

DX8780 Kablo Tam Sonuçlar için Voltaj Denetleyicisi

AC/DC test anahtarlaması:
1Bu cihazın yüksek voltajlı çıkışı AC voltajıdır. Sürekli akım elde etme yöntemi, orijinal devrede seri olarak yüksek voltajlı bir silikon yığını bağlamaktır.Test devresini titreyen sabit akım voltajı haline getirirUygulama süreci, silikon yığınının zaten yüksek voltajlı transformatörün yüksek voltajlı yalıtım kulesinde olmasıdır.ve bir kısa devre direği genellikle yüksek voltajlı silikon yığını kısa devre için kullanılır. Bir DC testi gerektiğinde, kısa devre çubuğunu çıkarın ve yüksek voltajlı silikon yığını test devresine bağlayın. Bu anda devrenin voltajı titreşen bir DC voltajıdır.
2Deneyde AC/DC voltajının değiştirilmesi, esas olarak yüksek voltajlı yalıtım kulesindeki kısa devre çubuğunun çıkarılmasına bağlıdır.Yüksek voltajlı eşitleme topu üzerindeki voltaj DC voltajıdır., ve kısa devre çubuğu yerleştirildiğinde, yüksek voltajlı eşitleme topu üzerindeki voltaj AC voltajıdır.
3. Ön panel DC AC seçme düğmesi. Bu düğmenin durumu cihaz çıkışının voltaj doğasını değiştiremez. Bu düğmeye basmak sadece DC alarm devresini cihaza bağlar.Kullanıcıya kutunun kapısını açtığında, yüksek voltajlı eşitleyici topu boşaltmanız gerekir. boşaltma çubuğunun ucunun yüksek voltajlı eşitleyici topu temas etmesini sağlamak için paneldeki boşaltma cihazına basın.Kullanıcının, bakır topu boşaltma sırasında yüksek voltajla temas ettiği her seferde beş saniyeden fazla basması önerilir..
4. DC testi sırasında, bilgisayar aynı zamanda DC durumunu seçmelidir, aksi takdirde ölçüm sonuçları yanlış olacaktır. Basitçe söylemek gerekirse, AC voltajı ve DC voltajı arasında kat ilişki vardır.
Performans özellikleri:
(1) Kapı sınırı koruması: Güç noktası deneyi başlatılsa bile kapıyı kapatmayın, cihaz yanıt vermiyor ve yazılım güvenlik kapısının kapatılmadığı konusunda bir uyarıya sahip.
(2) Voltaj sıfırlama koruması: Deney sırasında ani bir güç kesintisi olursa, bir sonraki çalıştırmadan sonra otomatik olarak sıfır konumuna dönecektir.Başlangıç voltajının sıfır pozisyonunda olmasını sağlamak
(3) Kapatma voltajı koruması: Kapatma voltajı, güçlendirme sürecinde belirtilen voltajın anormal bir artışına sahip olmasını sağlamak için yazılım yoluyla ayarlanabilir.Otomatik olarak sona erecek ve sıfıra dönecek.
(4) Yüksek voltaj mekanik sınırı: Eğer yazılım sistemi kontrolü kaybederse ve voltaj artmaya devam ederse, yüksek voltaj sınırına ulaştıktan sonra otomatik olarak sıfıra dönecektir.Eğer bozulmadan sonra durmazsa, aşırı akım koruyucusu voltajın otomatik olarak sıfıra dönmesini sağlamak için veri toplayacaktır.Voltaj gerçekten yükselen veya sıfır olup olmadığını belirlemek için gösterge ışığının durumunu gözlemlemek için bir yüksek voltaj gösterge ışığı vardırEğer bir deney uzun süre yürütülürse, ekipmanın iyi çalışmasını sağlamak için,Bir transformatör egzoz portu, transformatörün iyi çalışmasını sağlamak ve kullanım ömrünü artırmak için ekipman üzerinde kalır.Deney sırasında numune içinde bir koku veya yanma ve duman fenomeni varsa, egzoz sistemi ile ortadan kaldırılabilir.
(5) Bağımsız topraklama koruması
(6) Kısa devre koruması
(7) Yazılım hataları koruma
(8) Sızıntı koruması
(9) Deneyin sonu boşaltma koruması.
