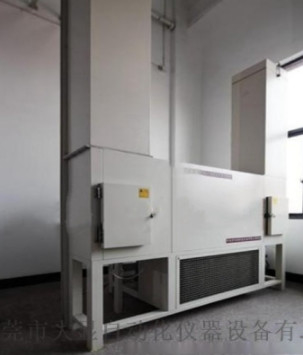

DX8416A Rüzgar Enerjisi Kablosu Yüksek ve Düşük Sıcaklık Torsiyon Direnci Test Makinesi

1Uygulama alanı:
Rüzgar enerjisi üretimi sistemi veya 1 değerli voltajı olan benzer bir sistem için bükme direnci olan esnek kabloların bükme direnci testine uygundur.Düşük sıcaklık ortamında 8/3kV veya daha düşük.

2Standartlara uygun:
TICW1-2009 Rüzgar enerjisi üretimi için torsiyonlu esnek kablo için torsyon test yöntemi
GB/T2423.1-2001 Test A: Düşük sıcaklık test yöntemi, GB/T2423.2-2001 Test B: Yüksek sıcaklık test yöntemi.

3Teknik parametreler:
Stüdyo boyutu: 400×300×2300mm;
Test kanalı: 300 × 300 × 12600 mm;
Boyutları: 1550×2500mm;
Sol yüksekliği: 1720 mm.
Sağ yüksekliği: 9620mm.
Sol ve sağ kanal boyutları: 640×54mm;
Toplam ağırlık: yaklaşık 2500kg;
Kablo test aralığı: rüzgar enerjisi kablosunun 35KV'den aşağı testi;
Sıcaklık aralığı: -60 ~ 8 °C;
Sıcaklık dalgalanması: ≤ ± 0,5 °C;
Sıcaklık eşitliği: ≤ ± 0.3 °C;
Isıtma süresi: ayarlanabilir;
Soğutma süresi: ortalama 0,7 ~ 1,0 °C/dakika;
Gözlem penceresi: çok katmanlı boşluk yüksek sıcaklık direnci (500 °C);
Cam penceresi: (200 × 300) dönüş kontrol dolabı, raf: 700 × 1300 × 1400;
Kapı açılışı: tek açılışlı menteşeli kapı;
Kontrol paneli: güç kaynağı, kontrol cihazı ekranı, kontrol düğmesi;
Güç dağıtım kontrol dolabı: dağıtım panosu, egzoz fanı;
Isıtma: paslanmaz çelik kanat ısıtma;
Ayar: bir dizi kablo torsyon cihazı;
Güç kablosu deliği ve drenaj deliği: kutunun arkasında yer almaktadır.

Rüzgar enerjisi üretimi kabloları için düşük sıcaklıklı torsyon test odasının ana yapılandırması:
Gözlem penceresi: çok katmanlı boşluk yüksek sıcaklık direnci (500 °C);
Cam penceresi: (200 × 300) dönüş kontrol dolabı, raf: 700 × 1300 × 1400;
Kapı açılışı: tek açılışlı menteşeli kapı;
Kontrol paneli: güç kaynağı, kontrol cihazı ekranı, kontrol düğmesi;
Güç dağıtım kontrol dolabı: dağıtım panosu, egzoz fanı;
Isıtma: paslanmaz çelik kanat ısıtma;
Ayar: bir dizi kablo torsyon cihazı;
Güç kablosu deliği ve drenaj deliği: kutunun arkasında yer almaktadır.

Rüzgar enerjisi kabloları için düşük sıcaklıklı torsyon test odası kullanım koşulları:
1Kurulum yeri: zemin düz, iyi havalandırılmış, etrafta güçlü titreşim yok, güçlü elektromanyetik alan etkisi yok, yanıcı, patlayıcı, koroziv maddeler ve toz yok,ve ekipmanların etrafında uygun kullanım ve bakım alanı vardır.;
2Çevre koşulları:
Sıcaklık: 5 ~ 35 °C
Nitelikli nem: ≤ 85% RH
Hava basıncı: 86Kpa~106Kpa
3Güç kaynağı koşulları:
Güç kaynağı AC380V, üç fazlı dört tel + koruyucu toprak tel
İzin verilen gerilim dalgalanma aralığı: AC (380 ± 38) V
İzin verilen frekans dalgalanma aralığı: (50 ± 0,5) HZ
PGND telinin zemin direnci 4 Ω'dan azdır.
