DX8422 Kablo ve optik kablo hattı bütünlüğü yanma test makinesi

Standartla uyumlu: Kablo ve optik kablo hattı bütünlüğü için yangın direnci test makinesi GB/T19216.11-2003/IEC60331-11:1999 "Ateş koşullarında kabloların ve optik kabloların hat bütünlüğü testi - 11. bölüm: Test cihazı - En az 750 °C'lik alev sıcaklığı olan ayrı alev kaynağı, GB/T19216.21-2003/IEC 60331-21'e tam uyumludur:1999 "Ateş koşullarında kabloların ve optik kabloların hat bütünlüğünün test edilmesi - Bölüm 21: Test prosedürleri ve gereksinimleri - 0.6/1.0kV ve daha düşük nominal voltajlı kablolar" ve GB/T19216.23-2003/IEC 60331-23:1999 "Ateş koşullarında kabloların ve optik kabloların hat bütünlüğünün test edilmesi - Bölüm 21: Deneme prosedürleri ve gereksinimleri - Veri kabloları" GB/T19216.25-2003/IEC 60331-25:1999 "Lanet kablolarının ve optik kabloların alev koşullarında hat bütünlüğünün test edilmesi - Bölüm 21:Sınav prosedürleri ve gereksinimleri - Optik kablolar için test standardı gereksinimleri.

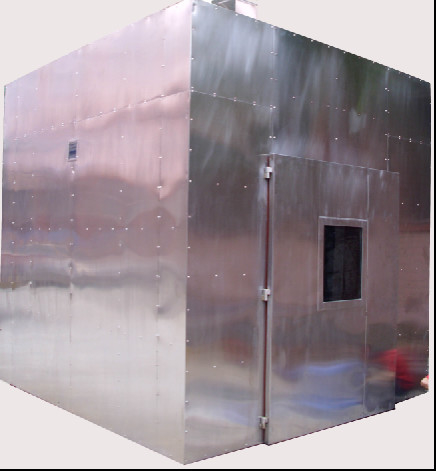

Yanma odasının tasarımı (Şekil 1 ve Şekil 2'ye bakınız) müşterilerin seçim yapabileceği iki yöntemi kabul eder:

• İlk yöntem tuğla duvar inşaatını kullanmaktır ve şirketimiz bir tasarım planı önerdi ve yerinde inşaat rehberliği sağlamak için profesyonel mühendisleri gönderdi;
• İkinci yöntem, tüm kübik yanma odasını oluşturmak için açılı demir koltuğuna sabitlemek için uygun malzemeler kullanmaktır.
• Yanma odası boyutu: 3M x 3M x 3M, toplam 27 metreküp. Müşteri tarafından seçilen tuğla duvar yapısı veya çelik levha yapısı olabilir
• Örnek tutucu: Örnek, Şekil 3'te gösterildiği gibi yaklaşık 150 mm iç çaplı iki veya üç metal halka ile desteklenir.

Şekil 3

1 klip

1. Kırık

Boyut birimleri:mm (Toleranssız boyutlar yaklaşık değerlerdir)

Yanma cihazı:

1. püskürtme lambası: Venturi karıştırıcısı ile donatılmış 500 mm nominal uzunluğunda ve 15 mm genişliğinde bir şeritli propan gazı püskürtme lambası.32mm ve merkez mesafesi 3.2 mm delikler. Şekil 4'e bakın.

2Akışölçer: Hava akışölçeri: 80L/min; Propan akışölçeri: 5L/min

3. püskürtme lamba kontrol sisteminin bileşimi şunları içerir: basınç düzenleyici valf, piyezoelektrik çakıştırıcı, söndürme cihazı, sıcaklık kontrolü termokop,gaz kaynağı (şirketiniz tarafından sağlanır), düzenleme valfi, çakma cihazı, gaz boru hattı, akış ölçer, Venturi karıştırıcı, püskürtme lambası, top valfi, hava boru hattı, basınçlı hava silindir (kullanıcı kendi kendine sağlanır)

4Zamanlayıcı: 0~99.99s/m/h, keyfi olarak ayarlanabilir

5- Ateşleme cihazı: Otomatik ateşleme için

6. Sıcaklık denetleyicisi: 0 ~ 1000 °C sıcaklık aralığına sahip ve keyfi olarak ayarlanabilen iki sıcaklık izleme bölümünden oluşur.

Şekil 4

Boyut birimleri:mm

Tüm boyut toleransları ±5%'dir.

1.32 mm çaplı ve 3.2 mm aralarındaki üç sıra dairesel delikler nozelin merkezinde düzenlenmiştir.

Şekil 5

Hat yükü: Şekil 5 Deneme transformatörü: 3000VA üç parça

Test voltajı: AC1000V Test akımı: 3A

• Transformör Bağlantısı ve güç kaynağı
• Sigorta ((2A) L1,L2,L3 Faz ileticisi ((Eğer L2.L3 varsa)
• L3 ((ya da L2,ya da L1) N tarafsız iletkenle bağlantı ((eğer varsa)
• Destek halka PE Koruyucu iletken ((Eğer varsa)
• Deneysel önderler ve önder grupları
• Yük ve gösterge cihazları (fener gibi)
• Örnek
• Metal kalkan ((Eğer varsa)

Standarta uygun: ulusal standart GB/T19216.11-2003 IEC60331-11 uyarınca üretilmiş ve üretilmiştir.

Uygulama kapsamı: Belli bir yangın kaynağı ve süresi altında belirtilen koşullar altında tellerin ve kabloların sürekli çalışabilme yeteneğini test etmek için kullanılır.Test aleti, test ve kontrol parçalarının entegre tasarımından oluşur.Test odasının dış kabuğu ve önemli bileşenleri paslanmaz çelikten yapılmıştır ve duman ve gaz korozyona dayanıklıdır.Otomatik çakma ile, dokunmatik ekran ekranı, uygun gözlem ve kayıt ve istikrarlı ve güvenilir kullanım.

Alevleri test etmek için gaz kaynağı: %95'in üzerinde saflıkta olan propan gazı veya sıvılaştırılmış petrol gazı kullanılır (kullanıcı tarafından sağlanır).

Yakıcı, bir venturi karıştırıcısı olan bir kemer tipi propan gaz nozolu olup, nozel uzunluğu 500 mm ve genişliği 15 mm'dir..32 mm ve 3.2 mm ara.

Düzlük, kutunun altından en az 200 mm ve herhangi bir kutunun duvarından en az 300 mm uzaklıkta olmalıdır. (Kutu ayrı olarak donatılmalıdır)

Metal yüzüğün iç çapı yaklaşık 150 mm.

Çift akış ölçerleri ve basınç düzenleyici ile donatılmış, saatte 0,5-5 metreküp hava akış ölçer aralığı ve saatte 0,1-1 metreküp gaz akış hızı aralığı.Sıcaklık ölçüm cihazı ile donatılmış (K tipi termokopül), (750+50 °C, -0 °C) koşulunda, 10 dakika yanmalı ve iki termoküp arasındaki sıcaklık farkı 40 °C'yi geçmemelidir. Test süreci otomatik olarak kontrol edilir.

Akıllı algılama fonksiyonu ile donatılmış, test sürecinde numunede kısa devre oluştuğunda yangın kaynağını otomatik olarak uyarır ve kapatır.

Standartta talep edildiği gibi yaklaşık 150 mm'lik iç çaplı 5 metal halka sağlanmalıdır.ve metal halkalar arasındaki mesafe, test parçasının sabitlenmesini ve desteklenmesini kolaylaştırmak için serbestçe ayarlanabilir.

30 kg yük taşıma kapasitesi olan paslanmaz çelik numune tutucusu.

Yanma odası hariç (yanma odası 27 metreküp gerektirir), müşteri tarafından sağlanan hava kompresörü (3HP)

Yük dahil: test voltajı 0'dan 1000V'ye ayarlanabilir;

Akım aralığı: 0.1-3A, test akımı standart gereksinimlere göre ayarlanabilir, ancak 3A'dan büyükse korunacaktır;

Yük kapasitesi, test akımı 3A'ya yaklaştığında bile test numunesinin test edilmeye devam edebilmesini sağlamalıdır.

Elektrik devresi, yanma veya kablo arızası sırasında,personel elektrik çarpması geçirmeyecek ve kablo bozulması nedeniyle ekipman arızalanmayacak..

Yanma sırasında test edilecek kablonun elektrik devre bütünlüğü testi sırasında,her devre (üç fazlı) ve nötr nokta, adım transformatörü korumak için bir sigorta ile seri olarak bağlanmalıdır.Güvenlik kablosu çözüldüğünde, erime veya topraklama aşamasını göstermek için bir gösterge ışığı olmalıdır.

İşlemin kolaylığı için, sıcaklığı kalibre ederken, numunenin sabit konumu yanma kaynağından sapmaktadır.Numuneyi el ile ateşleme kaynağı pozisyonuna taşı.

Eğer bir dokunmatik ekran seçilirse, aşağıdaki işlevlere sahiptir: iki termokopelin sıcaklığını otomatik olarak algılar, dokunmatik ekran üzerinden sıcaklık eğrisini gösterir,ve standart ayar sıcaklık üst ve alt sınırları aşıldığında bir alarm tetiklemek (görsel eğri zaman aralığı 15 dakika, dijital ekranın bu işlevi yoktur).
