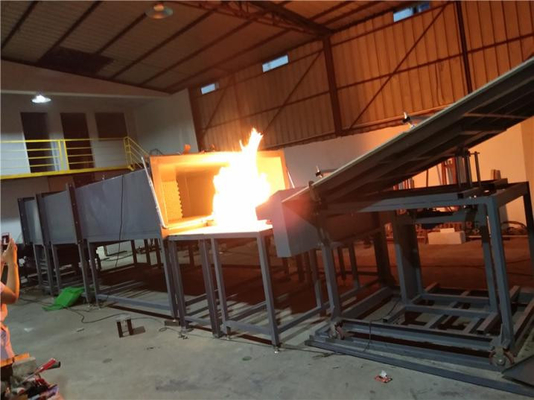

UL790 Çatı malzemesi, Yangına Direnme Performansı, Fotovoltaik Hücre Alev Geri Dayanımlı Performansı Testi

Uygulanabilir kapsam:
Bu gereksinimler, yanıcı veya yanmaz substratlara monte için kullanılan bina dışındaki simülasyonlu yangınlara maruz kalan tüm çatı malzemelerini kapsar.Çatının ve bileşenlerinin simüle edilmiş gerçek koşullar altında yangın direnci performansını değerlendirmek için, ve A1.82m, B2.4m ve C3.9m koşullarında örneklerin AC seviyesini değerlendirmek için kullanılabilir.
Standartlara uygun:
UL 1730: Çoklu evli konut ve otel/motel odalarındaki bağımsız yaşam birimleri için duman dedektörleri. Monitör: Konut duman ve toz koşullarını tespit etmek için elektrik sinyali;
UL 790: Çatı kaplamalarının yangın direnci testleri için standart test yöntemi;
IEC 61730-2 Fotovoltaik Modül Ek A Yangın Testi Alev Yayılımı;
ASTM F 108-04: Çatı kaplamalarının yangın direnci testleri için standart test yöntemi;
NFPA 256: Çatılı kaplamaların yangına dayanıklılığı testi;

Performans parametreleri:
Güvertenin eğimini kontrol etmek için silindir kullanmak
Test güvertesine bağlı yangın geçirmez tahta
Aşama aşama sıcaklığı düzenlemek için otomatik kontrol valfleri kullanmak
Test numunelerini yerleştirmek için 1300 (W) × 1000 (D) × 120 (H) boyutunda kontrplak çatı kaplama malzemesi;
Yanmaz test tahtası, test tahtasının ucuna monte edilmiş, test tahtasının altında karartmanın oluşmasını önleyebilir.
Paslanmaz çelik fan şeklindeki ayar plağı, ayarlanabilir test açısı, boyutu: 1440 (L) x 940 (H) mm;
Çerçevenin ön ucunda yerleştirilen yanmaz panel montajı, yanıcıdan numuneye alevleri uzatmak için gölge ve gölge simülasyonu,ölçüleri 330 (W) x 2130 (D) x 584 (H) mm;
Laboratuvarın dışından hava alabilen bağımsız bir egzoz borusu;
Havalandırma kanalına bir bal sapı filtri kurulur ve gaz girişinde rehber yelkenler kurulur.
Hava akışının yönünü ayarlamak için havalandırma borusuna eğim ayarlama paneli monte edilir.
Havalandırma kanalına bağlı bir kılavuz plaka vardır, bu da test plakasına verilen hava akışının dış müdahalelerden etkilenmemesini sağlamak için rüzgar hızını artırabilir.Rehber plaka paslanmaz çelikten yapılmıştır ve rüzgar basıncı değişiklikleri ile pozisyonu değişmez;
Havalandırma kanalının malzemesi korozyona dayanıklı ve yüksek sıcaklığa dayanıklı paslanmaz çelikten yapılmıştır. Boyutu 2130 (W) x 762 (H) x 3000 (L) mm;
Fan 220V, 50HZ, üç fazlı elektrikli, rüzgar hızını otomatik olarak ayarlayabilen bir ters sistemle donatılmış, akış hızı 300m3/dakikadır.
Sürekli değişken hızlı ters dönüştürücü, 0'dan %100'e ayarlanabilir;
Gaz yakıcı (aralıklı yanma, alev yayılması ve uçuş ateş testleri için kullanılır), 1.12m uzunluğunda, çapı 60.3mm ve dar bir yarık 12.7mm (W) * 0.91m (L) bir tarafta test levhasına karşı;
Gaz yakıcı 22000Btu/min (387kWh) sağlayabilir ve üç yanma seviyesine göre otomatik olarak gaz akış hızını ayarlayabilir;
Yanıkın üst kısmının 58.7 mm üzerinde 888±28°C sıcaklık test edebilen bir termokopel yerleştirilmiştir.
Otomatik çakma sistemi, testin güvenli performansını sağlar, çakma elektrotunun yüksek voltajı 1.8kVp kütle akış kontrolörüdür;

Otomatik sıcaklık kontrol sistemi:
-Sınıf A ve B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
-C sınıfı: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh). Her gaz yakıcısı için farklı test ve kontrol yöntemleri uygulanmalıdır;

Yüksek hassasiyetli basınç ölçer ve basınç düzenleyici valf gaz basıncını kontrol eder:
-LNG: MFM kullanımı gaz akış hızını doğru bir şekilde ölçebilir (gaz akış hızı otomatik bir kontrol valfi ile kontrol edilir);
-LPG: Hava akış hızını düzenlemek için inverter sistemi kullanın: Güvertede hızın 19 ± 8 km/h (5.5m/s) olmasını test edin;
Metal ağ malzemeyi destekler ve malzemenin tamamen yanmasını kolaylaştırmak için tepsinin döndürülebilmesi;
