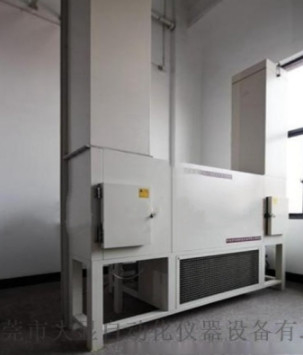

DX8416A Rüzgar Enerjisi Kablosu Yüksek ve Düşük Sıcaklık Torsiyon Direnci Test Makinesi

DX8416AWind enerji kablosunun yüksek ve düşük sıcaklıklı torsyon direnci test makinesi

1Uygulama alanı:

Rüzgar enerjisi üretimi sistemi veya 1 değerli voltajı olan benzer bir sistem için bükme direnci olan esnek kabloların bükme direnci testine uygundur.Düşük sıcaklık ortamında 8/3kV veya daha düşük.

2Standartlara uygun:

TICW1-2009 Rüzgar enerjisi üretimi için torsiyonlu esnek kablo için torsyon test yöntemi

GB/T2423.1-2001 Test A: Düşük sıcaklık test yöntemi, GB/T2423.2-2001 Test B: Yüksek sıcaklık test yöntemi.

3Teknik parametreler:

Stüdyo boyutu: 400×300×2300mm;

Test kanalı: 300 × 300 × 12600 mm;

Boyutları: 1550×2500mm;

Sol yüksekliği: 1720 mm.

Sağ yüksekliği: 9620mm.

Sol ve sağ kanal boyutları: 640×54mm;

Toplam ağırlık: yaklaşık 2500kg;

Kablo test aralığı: rüzgar enerjisi kablosunun 35KV'den aşağı testi;

Sıcaklık aralığı: -60 ~ 8 °C;

Sıcaklık dalgalanması: ≤ ± 0,5 °C;

Sıcaklık eşitliği: ≤ ± 0.3 °C;

Isıtma süresi: ayarlanabilir;

Soğutma süresi: ortalama 0,7 ~ 1,0 °C/dakika;

Gözlem penceresi: çok katmanlı boşluk yüksek sıcaklık direnci (500 °C);

Cam penceresi: (200 × 300) dönüş kontrol dolabı, raf: 700 × 1300 × 1400;

Kapı açılışı: tek açılışlı menteşeli kapı;

Kontrol paneli: güç kaynağı, kontrol cihazı ekranı, kontrol düğmesi;

Güç dağıtım kontrol dolabı: dağıtım panosu, egzoz fanı;

Isıtma: paslanmaz çelik kanat ısıtma;

Ayar: bir dizi kablo torsyon cihazı;

Güç kablosu deliği ve drenaj deliği: kutunun arkasında yer almaktadır.

Rüzgar enerjisi üretimi kabloları için düşük sıcaklıklı torsyon test odasının ana yapılandırması:

Gözlem penceresi: çok katmanlı boşluk yüksek sıcaklık direnci (500 °C);

Cam penceresi: (200 × 300) dönüş kontrol dolabı, raf: 700 × 1300 × 1400;

Kapı açılışı: tek açılışlı menteşeli kapı;

Kontrol paneli: güç kaynağı, kontrol cihazı ekranı, kontrol düğmesi;

Güç dağıtım kontrol dolabı: dağıtım panosu, egzoz fanı;

Isıtma: paslanmaz çelik kanat ısıtma;

Ayar: bir dizi kablo torsyon cihazı;

Güç kablosu deliği ve drenaj deliği: kutunun arkasında yer almaktadır.

Rüzgar enerjisi kabloları için düşük sıcaklıklı torsyon test odası kullanım koşulları:

1Kurulum yeri: zemin düz, iyi havalandırılmış, etrafta güçlü titreşim yok, güçlü elektromanyetik alan etkisi yok, yanıcı, patlayıcı, koroziv maddeler ve toz yok,ve ekipmanların etrafında uygun kullanım ve bakım alanı vardır.;

2Çevre koşulları:

Sıcaklık: 5 ~ 35 °C

Nitelikli nem: ≤ 85% RH

Hava basıncı: 86Kpa~106Kpa

3Güç kaynağı koşulları:

Güç kaynağı AC380V, üç fazlı dört tel + koruyucu toprak tel

İzin verilen gerilim dalgalanma aralığı: AC (380 ± 38) V

İzin verilen frekans dalgalanma aralığı: (50 ± 0,5) HZ

PGND telinin zemin direnci 4 Ω'dan azdır.
