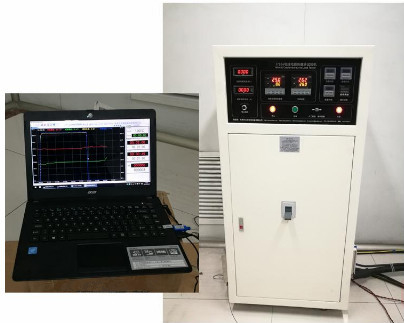

DX8395 Kablo yükü ısıtma döngüsü test edici IEC60627 standardı

DX8395 Kablo Yükü Isıtma Döngüsü Testçisi

1Uygulama alanı:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"Aynı zamanda GB/T12706-2008, GB/T 11017, GB/Z18890, IEC60502, IEC60840 gereksinimlerini karşılayabilir.IEC60627 güç kablolarının dolaşım ısıtma testi ve kabloların su geçirgenliği testinden önce dolaşım ısıtma tedavisi için.

2Test modu:

1Tel ve kablo belirli bir akımın etkisi altında iletkenin sıcaklık değişimini kaydeder; It, Tt ve I/T (t) eğreleri kaydedildi.

2. Kablo ve tel otomatik olarak iletken sıcaklıkta iletken yoluyla akım ayarlayacaktır; It, Tt ve I/T (t) eğrileri kaydedildi

3Özellikleri:

Aynı anda kabloyu sabit sıcaklık ısıtma veya kabloyu sabit akım ısıtma,sabit sıcaklıkta kablo akım zamanında değişimi kaydedebilir ve akım, sıcaklık ve zaman eğrisi, ve kayıtları saklayabilir ve yazdırabilir

4Test süreci ve kontrol yöntemi:

1Test süreci:

Erken aşamada test edilen numuneler laboratuvarın zeminine yayılır ve tel sabit bir ısıya ulaşana kadar tel ile ısıtılır.normal çalışma altında telin maksimum sıcaklığından 5k ~ 10k daha yüksekÜç çekirdekli kablolar için, ısıtma akımı tüm iletkenlerden geçmelidir.Kondüktörün sıcaklığı ısıtma döngüsü başına en az 2 saat boyunca belirtilen sıcaklık aralığında tutulmalıdır.Bundan sonra, iletken sıcaklığı ortam sıcaklığının 10K içinde olana kadar en az 3 saat boyunca havada doğal olarak soğutulmalıdır ve bu döngü 20 kez.

2Kontrol yöntemi: Şirket tarafından bağımsız olarak geliştirilen denetleyici, çıkış akımı kontrol etmek için transformatörün giriş voltajını kontrol eder.ve aynı zamanda mevcut çıkışı kontrol etmek için sıcaklık denetleyicisinin 4 ~ 20mA çıkış modunu kullanır, kablonun test sıcaklığını elde etmek için.

3İki tür sıcaklık örnekleme yöntemi vardır:

(1) Doğrudan test örneği üzerinde sıcaklık örneği alın

(2) Eğer numune diğer testler için saklanmalı ve sıcaklık örneklemesi için delinemezse, karşılaştırmalı yükleme için aynı özelliklere sahip başka bir kablo kullanılır.ve karşılaştırma yük örneğinin sıcaklığı, test örneğinin akımını kontrol etmek için yük akım kontrolünün geri bildirim değeri olarak alınır.

5Test örneği özellikleri:

Bitmiş kablodan 10 ~ 15 metre uzunluğunda iki kablo örneği yakalayın

6Ana parametreler:

1Akım aralığı: 50~3000A

2Test sıcaklığı: 0~110°C, sıcaklık ölçüm doğruluğu: ±1°C

3Isıtma süresi: 0~9999.99H/M/S ayarlanabilir

4Soğutma süresi: 0~9999.99H/M/S ayarlanabilir

5. Döngü süreleri: 1-9999 defa ayarlanabilir;

7Ana yapılandırma:

1. Merkezi ısıtma transformatörü, iki set 30kVA:

(1) İsimlendirilmiş kapasite: 30kVA;

(2) İsimlendirilmiş giriş: 380V, 79A, isimlendirilmiş çıkış: 10V, 3000A;

(3) Transformör biçimi: merkezden geçiyor, kapalı kullanım;

2Ammeter: 3000.0A/5.0A iki

3Yüksek akımlı transformatör: 3000A, 0.5 sınıf; İki

4. PID akıllı sıcaklık kontrol masası: iki (bir örnekleme sıcaklığını izlemek için ve diğer çevre sıcaklığını izlemek için)

5Çapı 1.5mm, uzunluğu 150mm, iki K tipi zırhlı termokop (her biri toplam uzunluğu 2m ve 10m)

6Bir dizi test yazılımı, ısıtma programı bölümünü ayarlayabilir ve ilgili verileri ve eğrileri kaydedebilir.

7Bilgisayar.

8Kontrol dolabı: bir set

9Test cihazları: dört grup
