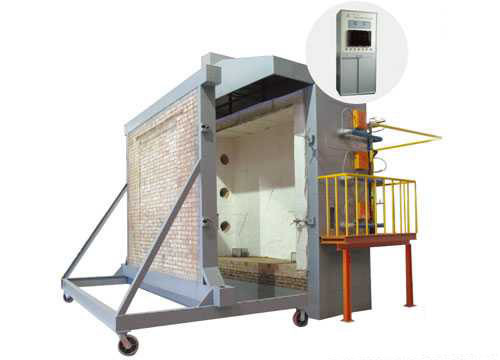

DX8342 Bina Bileşeni Yangın Direnci Deneme Makinesi

Uygulama alanı: Bina bileşenlerinin yangın direnci testleri ve yük taşıyan dikey bölme bileşenlerinin yangın direnci performansı için uygundur.
Çalışma voltajı: AC 380V ± 10% 50NZ.
Fırın gövdesi: Deneysel fırın geçidi tuğlalardan, çelik yapıdan ve yangın yalıtım malzemelerinden oluşur.
Örnek boyutu: 300 mm genişliği × 300 mm yüksekliği (özelleştirilebilir).
Fırının içindeki boyutlar yaklaşık olarak:
Dikey fırın: L3.2m × W2.2m × H4.0m
Yatay fırın: L3.2m × W3.2m × H1.5m.
Gaz akış hızı: 0-100L/dakikada, ölçüm doğruluğu 2,5 seviye.
Hava akışı hızı: 0-50m3/dakika, ölçüm doğruluğu ≤± 0,5m3/dakika.
Gaz tankı kapasitesi: ≥ 50kg×6.
Yük ölçüm cihazı:Yük değerinin ±2,5%'i eklenmelidir (yük tipi testleri için gereklidir).
Deneme parçasının boşluğu ölçüm sondası: 6mm±0,1mm çapında ve 25mm±0,2mm çapında.
Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), nozel (en az 20) ve düzenleme valfi.
Yanma gazı kaynakları: propan, sıvı gaz.
Fırın sıcaklığını kontrol etme sistemi: En fazla örnekleme noktası 10 puan.
Havalandırma sistemi ve kontrol hava valfleri vb.
Örneğin arka ateş yüzeyinde radyasyon ısısının ölçüm aralığı 0 ~ 10W/cm2'dir.
Fırın basıncı ölçüm aralığı: 0-100pa
Ölçüm doğruluğu:≤±3pa.
Test sıcaklığı: Fırın sıcaklığı kontrolü T-T0=3451g (8t+1) gerekliliğini karşılar ve sıcaklık kontrol sapması
0 dakikada10 dakikadaT>30 dakikada, d ≤ 5%.
Fırın sıcaklığı: ± 15°C.
Örneğin iç sıcaklığı:±10°C.
Deneme parçasının arkasındaki ateş sıcaklığı: ± 4°C.
Fırın basıncı için ölçüm koşulları:
Deneyden 5 dakika sonra fırın aşağıdaki belirtilen pozitif basınç koşullarına ulaşmalıdır.
Yatay bileşen - test parçasının alt kısmının 100 mm altında yatay bir düzlemde fırın basıncı 15pa±5pa'dır.
Dikey bileşen - fırının içinde 3 m yükseklikte ve test parçasının yüzeyinin 100 mm uzaklığında bulunur.
Deneyden 10 dakika sonra fırın aşağıdaki belirtilen pozitif basınç koşullarına ulaşmalıdır.
Yatay bileşen - test parçasının alt kısmının 100 mm altında yatay bir düzlemde fırın basıncı 17pa±3pa'dır.
Dikey bileşen - fırının içinde 3 m yükseklikte ve test parçasının yüzeyinin 100 mm uzaklığında yer almaktadır.
Fırın sıcaklığı: ± 15°C, çapı 1 mm'lik bir termokople kullanılarak.
Test parçasının arkasındaki ateş sıcaklığı: ± 4°C, 0,5 mm çapında bir tel termokople ile.
Zırhlı platin, rodium platin S değerli termokopül, II seviye doğruluk.
Zırhlı nikel krom nikel silikon K değerli termokopül, sınıf II.
Zamanlama aralığı: 0-120min Zamanlama doğruluğu: <±1s.
Örnek sıcaklığını algılama sistemi: En fazla 20 puanlık örnekleme noktası.

Uygulama alanı: Deneme fırını ulusal standart GB/T7633-2008'de belirtilen teknik göstergelere ve gerekliliklere uymaktadır.ve yüklenmeyen yatay kapıların ve rulo panjurların yangın direnci performans testi için uygundur.
Ana parametreler:
Güç tüketimi: 6KW
Fırın basıncı ölçüm aralığı: 0-100Pa Ölçüm doğruluğu: ≤ ± 3Pa
Hava akışı hızı: 0-50m3/min Ölçüm doğruluğu: ≤ ± 0,5 m3/min
Yanma gazı kaynağı: propan, sıvılaştırılmış gaz (kullanıcı tarafından verilmiştir)
Gaz tankı kapasitesi: 50kg × 6
Örneğin arka ateş yüzeyinde radyasyon ısısının ölçüm aralığı: 0-10W/cm2;
Fırın basıncının ölçüm aralığı: 15Pa ± 5Pa;
Test sıcaklığı: Program sıcaklığını 15 dakika yükselt, oda sıcaklığı ~ 718 °C,
30 dakikalık oda sıcaklığı ~ 821 °C, 60 dakikalık oda sıcaklığı ~ 925 °C,
90 dakikalık oda sıcaklığı ~ 986 °C; 120 dakikalık oda sıcaklığı ~ 1029 °C;
180 dakikalık oda sıcaklığı ~ 1115 °C, 240 dakikalık oda sıcaklığı ~ 1150 °C;
Sıcaklık ölçüm sensörü: fırının içinde: 9 zırhlı nikel krom nikel silikon K değerli termokopüler, doğruluk seviyesi: II
Geri ateş: 29 zırhlı nikel krom nikel silikon K değerli termokopüler, doğruluk seviyesi: II
Zamanlama aralığı: 0-240min Zamanlama doğruluğu: <± 1s
Dış örnek boyutu: (özel özellikler kullanıcılar tarafından özelleştirilebilir)
Ekipmanın pratik alanı: uzun × geniş × yüksek (3,8 × 2,4 × 4,5) m;
Ekipmanın ağırlığı: 4500 Kg (sınav fırınının tesiste kurulması gerekir);
Gazlandırma sistemi: 150kg/saat (ihtiyaçlı).

ISO 9705:2003 küçük bir odanın köşesinde meydana gelen bir yangını simüle etmek için bir test yöntemini belirtir.Bu yöntem standart bir ateşleme kaynağı kullanır ve yüzey ürünlerinin yangının gelişimi üzerindeki etkisini değerlendirmek amacındadır.Bu yöntem, standart bir yanma kaynağı altında meydana gelen bir yangının yanıştan yanmaya kadar yanma süreci hakkında veriler sağlar. ISO 9705:2003 ayrıca odanın içindeki ve dışındaki farklı ölçüm tekniklerini de tanıtır.Bu makaledeki ISO 9705 deneyi, potansiyel kullanıcılar için arka plan bilgileri ve destek sağlar.Odadaki yakıcının ısı akışı, yangında odanın ısı dengesi, üretilen duman ve toksik gaz türleri ve bu testlerin simülasyon sonuçları.Kullanıcılara belirli projeler veya düzenlemeler için test adımlarını seçmelerine yardımcı olmak için gerekli bilgileri sağlar.
Ülkemizdeki test yöntemi bu test yöntemi eşdeğer olarak benimsiyor ve geliştirilen standartlar GB 20286'nın Ek B ve Ek C'si.
Standartlara uygun: ISO 9705, NFPA 266, GB20286 ek B ve ek C vb.

Teknik parametreler:
1Oksijen, karbondioksit ve karbon monoksit analizörleri dahil olmak üzere 19 inçlik alet rafı
2Oksijen analizatörü, gazdaki oksijen konsantrasyonunu tespit etmek için paramagnetik basıncın değişimini ölçme yöntemini kullanır. Yanıt süresi (T90) 3,5 s, iç sinyal işleme süresi <1 s,Basınç algılayıcı (iç) 50-200 kpa, isim plaka üzerindeki minimum aralığın% 0,5'i, ölçüm dalgalanması% 0,5'i, tekrarlanabilirlik hatası% 1,En düşük algılama sınırı, mevcut ölçüm aralığının %1'i, doğrusal hata mevcut ölçüm aralığının %1'i
3Karbondioksit analizatörü ve karbon monoksit analizatörü, gaz moleküllerinin özel kızılötesi ışık emici bantlarına sahip olma ilkesine dayanarak ayrık olmayan kızılötesi tiplerdir.ve tek ışınlı alternatif kızılötesi analiz yöntemi kullanın.En az algılama alt sınırı, mevcut ölçüm aralığının% 1'idir. Doğrusal hata ölçümü maksimum aralığın içinde olduğunda, tam aralığın% 1'inden daha azdır.Tekrarlanabilirlik, isim plaketindeki minimum aralığın ± 1%'inden daha azdır.Deneme gazı akış hızı yaklaşık 1.2L/dakikada olduğunda yanıt süresi (T90 süresi) 30 saniyeden azdır.
4Oksijen analizatörünün aralığı 0-25%, karbondioksit analizatörünün aralığı 0-10% ve karbon monoksit analizatörünün aralığı 0-1%
5Soğuk tuzağı kontrol etmek için bir sıcaklık denetleyicisi kullanarak, deneyin gaz çıkarma sürecinde yeterli nem çıkarılır.
6Yakım sırasında üretilen gaz numunelerini yaklaşık 30 metre uzaklıkta bir analizatöre iletebilen iki başlı gaz numuneleme pompası
7Veri toplama sistemi (işleme ve kontrol programları dahil)
8Alım kartı, analog ve dijital I/O kartları ile 16 bit geniş kazanç aralığını benimser.
9. Termokopül tipi: K tipi, aralığı: çevre sıcaklığı ~ 1500 derece Selsüs
10Veri toplama sistemi, veri toplamak için veri kayıt cihazları veya yerleşik göstergeler kurarak başlatılabilir.
11Veri toplama sistemi aşağıdaki bileşenlerden oluşur:
12Bit termoküp giriş modülü, 16 bit analog giriş modülü, dijital giriş/çıkış modülü, 12 bit analog çıkış modülü, 4 ve 8 yuva taban tahtası, bağlantı soketi, ağ modülü,Güç kaynağı 24V 5A DC evrensel güç girişi, veri alma bilgisayarı, yazıcı.
