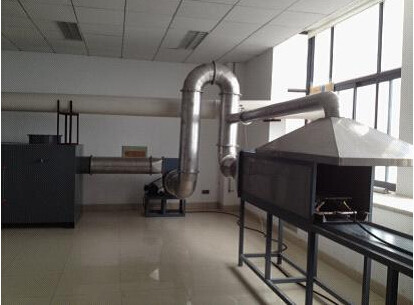

DX8332B Yollu Propan Yanma Performansı Denetleyici

Uygulama alanı: Özellikle kömür madenlerinde kullanılan tüm çekirdek kumaşları olan alev geriletici taşıyıcı kemerlerin propan yanma performansını test etmek için uygundur.MT914-2008'e göre "Kömür madeni kumaşları için tam çekirdekli alev geriletici taşıyıcı bantlar", tünellerde propanın yanma performansı test edilir.egzoz fan sistemi, egzoz gazını su perde aktif kömüründen arındırmak ve boşaltmak için etkinleştirilmiştir., ulusal emisyon standartlarına uygun.

Ana teknik parametreler:

1. Yol: Bir odadan oluşur, odanın dış duvarı 25 mm ateş dayanıklı malzemeden yapılır, giriş boyutu 460 mmx460 mm ve uzunluğu 1676 mm'dir.Bir 1 mm çapında bir egzoz borusuna bağlıdır.5 mm kalınlığında paslanmaz çelik koni bağlantısı

2Egzoz kapak: 1,5 mm kalınlığında paslanmaz çelikten oluşur, test odasının hemen üzerine yerleştirilir ve test süreci sırasında fırının dışından yayılan dumanı çekmek için kullanılır.

3. destekler: sabit konveyör bandı numunelerini yerleştirmek için kullanılır. Deneme tezgahının uzunluğu 1500 mm, genişliği 220 mm ve yüksekliği 160 mm'dir ve 10 mm çapında çelik çubuklardan oluşur.

4Benzol alkil yakıcı: altı yanma enjektöründen oluşur, nozel 45 ° açıyla içeri doğru eğilmiştir.

5. test malzemeleri: % 95 veya daha fazlası propan gazı ile doldurulmuştur (kullanıcı tarafından sağlanmıştır);

6. numuneler: alev gerileyici taşıyıcı bant

7. tartma cihazı: testten önce ve sonra taşıyıcı bant örneği ve gaz silindirinin ağırlığını tartmak için kullanılır; 30kg/0,001kg

8. anemometre: oda zemininden 310 mm ve oda girişinden 285 mm uzaklıkta merkez çizgisine yerleştirilir;

9. Termokopüler: K tipi, dış çapı 3 mm'den fazla olmayan; Tel çapı 0,5 mm, doğruluk seviyesi II'den düşük olmayan, 1300 °C aralığı;

10Sıcaklık Kontrol Sistemi: Bilgisayar tarafından kontrol edilen termokopül tarafından üretilen millivolt sinyali sinyal ayarlama tahtasına gönderilir.Analog sinyali bir veri alma kartı ile dijital sinyale dönüştürülür., ve daha sonra bilgisayar yazılımı ile kontrol edilir ve rapor edilir;

11Zamanlayıcı: çözünürlük: 0.1s, hata 1s/h'den büyük değil

12. yakıt akış ölçer: 35 ~ 350L / H ayarlanabilir, kontrol doğruluğu ± 2L / h

13Yakıt tüketimi kontrolünün doğruluğu: 565 ± 2g/50min

14Güç kaynağı voltajı: AC380V 50Hz üç fazlı beş tel sistemi;

15Güç tüketimi: 4.01KW;

16Test ortamı sıcaklığı: 5 °C -30 °C

17Dikey dönme 6800 * 4400 * 2700mm veya yatay düz 9500 * 1800 * 2700mm.

Ekipmanın bileşimi: Dört ana parçadan oluşur: ana kontrol kutusu, üfleme cihazı, yanma desteği ve yanma nozolu.

Kontrol kutusu hareketlidir.

Egzoz fanı hava arıtması: Egzoz kanalını egzoz fanına yerleştirdikten sonra hava tünelden geçer ve havanın akış hızı bir kontrol valfi tarafından kontrol edilir.

Çerçeve malzemesi yüksek kaliteli 304 paslanmaz çelik kare kaynaktan yapılmıştır ve kontrol kutusu malzemesi (t=1.2mm) elektrostatik çelik levha.Hangisi daha yumuşak ve güzel?.

Spray lambası: SUS304 malzemesi, kendi şirketimiz tarafından yapılmıştır.

Kontrol sistemi:

1 Kontrol kutusu röle kontrol sistemini benimser ve tüm elektronik bileşenler, makinenin çalışma performansını ve algılama doğruluğunu daha iyi sağlayabilen önde gelen yerli markalardan gelir.

2 Sıcaklık, ithal edilmiş akıllı PID sıcaklık denetleyicisini (otomatik hesaplama fonksiyonu ile) ve yüksek hassasiyetli PT100 termokople sensörü ve zamanlayıcısını benimser.

3 Aygıt aşağıdaki güvenlik koruma cihazlarına sahiptir: güç aşırı yüklenmesi, kısa devre koruması, kontrol devresi aşırı yüklenme koruması ve ultra yüksek sıcaklık koruması.
