DX8427A AC/DC Corona Yaşlanma Test Makinesi

DX8427A AC/DC Corona Yaşlanma Test Makinesi

Silikon kauçuk korona yaşlanmasının deneysel analizi, AC/DC korona yaşlanma özellikleri üzerine araştırma, bileşik yalıtım malzemesi korona yaşlanma deneysel ekipmanları,Organik yalıtım malzemesi korona yaşlanma test sistemi, korona yaşlanma test kutusu sistemi,

Ekipman Özetleri:

Bilimsel araştırma kurumları için uygundur, geliştirilen katı yalıtım malzemesi korona yaşlanma direnci test sistemi farklı korona test koşullarına ulaşabilir,Ve aynı anda 5 numune üzerinde korona yaşlanma testleri yapabilir.Aynı zamanda, sistem korona boşaltmasına karşı katı yalıtım malzemelerinin voltaj direnç testi için de kullanılabilir.Farklı koşullar altında HTV silikon kauçukunun korona yaşlanma fenomeni üzerinde sistematik deneysel araştırma yapabilirAynı zamanda, bu sistemin geliştirilmesinin, katı yalıtım malzemelerinin korona yaşlanma direnciyle ilgili yerli araştırma için standart bir test platformu sağlaması bekleniyor.Çeşitli katı yalıtım malzemelerinin korona yaşlanmaya karşı direnç özellikleri üzerine araştırmalar yürütmeye yardımcı olacak..

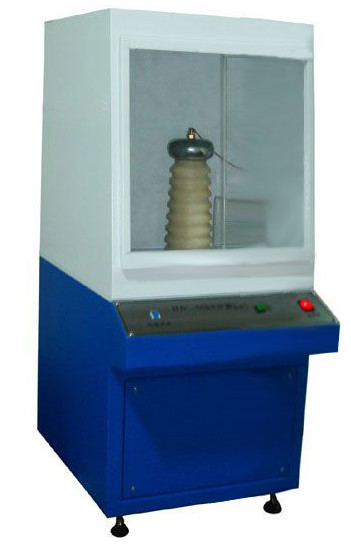

Ana bileşenler:1) Corona üretimi cihazı, 2) Ölçüm sistemi, 3) Koruma sistemi, 4) Çevre kontrol ve izleme sistemi.Katı yalıtım malzemeleri için korona yaşlanma direnci test sisteminin gerçek aygıtı, Şekil 1'de fiziksel diyagramda gösterilmiştir

Ekipman referans standartları:

Amerikan ASTM D2275-14 "Sert elektrik yalıtım malzemelerinin yüzey gerilim direnci için standart test yöntemi kısmi boşaltmaya (Corona) " test standardına başvurun.

Teknik parametreler:

(1) Corona üretme cihazı:

1YDT-5/50 güç frekansı korona serbest test transformatörü kullanarak, voltaj aralığı: 0-50KV

2. Voltaj düzenleyicisi otomatik olarak sıfıra döner;

3- Otomatik gerilim artışı ve düşüşü ile sıfır pozisyonu kapatma;

4İthalatlı sızıntı koruyucusu, kişisel güvenliğin güvenilir korunması;

5Aşırı akım koruma, eşiği ve diğer güvenlik koruma işlevleri;

6. Voltaj ve akım görüntülenmesi, ölçüm doğruluğu ± 0,2%, arıza voltajı korunur;

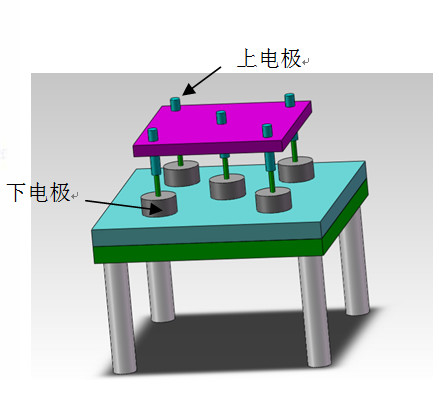

7. Deneysel elektrot: Elektrot, sahadaki uç korona boşalmasını taklit etmek için geleneksel iğne plaka modunu benimser. 0'luk bir eğrilik yarıçapına sahip paslanmaz çelik iğne elektrotu.2mm üst elektrot olarak kullanılır, ve alt elektrot olarak 30 mm çapında bir bakır plaka elektrotu kullanılır.Şekil 3'te gösterildiği gibi (yüksek voltajlı yağla batırılmış kondansatörler)

8Elektrot mesafesi: 100 mm

9Elektrot sayısı: 5

10İğne ucu elektrodu ile numune arasındaki mesafe ayarlanabilir, ayarlanabilir bir mesafe 15 mm'dir.

11Yüksek voltajlı transformatörün nominal gücü: 5KVA;

12Adlık giriş/çıkış voltajı: 200V/50KV;

13Adlık giriş/çıkış akımı: 20A/0.04A;

14Kontrol sistemi: Siemens PLC kontrolünü benimsemek

15Güçlendirme için beş hız seçeneği: 5V, 50V, 100V, 500V, 1000, 2000V keyfi olarak ayarlanabilir;

16Sızıntı, aşırı yük, kısa devre, arıza ve yüksek voltaj koruma işlevleri ile donatılmıştır;

17. Enstrüman bileşenleri: bir elektrikli temas voltaj düzenleyicisi, kontrol kutusu, koruyucu direnç ve elektrot kutusu;

18Bu cihaz korona yaşlanmasını, voltaj bozulmasını ve aynı anda voltaj testlerine dayanabilir.

19. 25 ve 75 sınıfı paslanmaz çelik elektrotlarla donatılmış bir voltaj bozukluğu ve yüksek sıcaklıklı test test tezgahı seti

20Korona yaşlanma testi 5 adet iğne elektrotu, bakır plaka elektrotu ve bir dizi korona yaşlanma örneği rafı ile donatılmıştır.

21Profesyonel test yazılımı seti.

22Bir yazıcı ile donatılmış bir dizi marka bilgisayar:

(2) Çevre kontrol cihazları

1. Sıcaklık sensörü: Tayvan'ın P-T-100 yüksek hassasiyetli sensörünü kullanarak

2Sıcaklık ve Nem Kontrol Yolu: Dengeli Sıcaklık ve Nem Kontrol Yolu (BTHC) PID Akıllı Düzenleme

3Sıcaklık aralığı: -10 °C ~ 150 °C ayarlanabilir

4Nem aralığı 20-98% RH

5. Sıcaklık ve nem kontrolünün doğruluğu: ± 0,2 °C; ± 2.5% RH

6Sıcaklık ve nem odasının içindeki tekdüzelik: ± 0,5 °C ~ ± 0,2 °C; ± 4,0% RH

7Kontrolör çözünürlük doğruluğu: ± 0,01% °C; ± 1% R.H.

8Isıtma hızı: ≥ 2,5 °C/dakika

9Soğutma hızı: ortalama 1 ° C/dakikada

10Sıcaklık sapması: -10 ~ + 99 °C'de ≤ ± 0,5 °C, 100 ~ + 150 °C'de ≤ ± 1,0 °C

11Nem sapması ± 2.5% RH (> 75% RH), ± 4.0% RH (≤ 75% RH)

12Yüksek kaliteli soğuktan valye çelik plaka dış kabuk malzemesi, elektrostatik yüksek sıcaklıklı fırın boya iç kutu malzemesi, paslanmaz çelik plaka (SUS304)

13Isı yalıtım malzemesi: yüksek yoğunluklu poliüretan köpüğü + cam lif

14Gözlem penceresi üç katmanlı bir vakum cam penceresidir.

15Kutunun içindeki aydınlatma: Geniş açılı projeksiyon aydınlatma ekipmanları, mühürlü kapılı çift katmanlı kapılar

16Test kutusunun içindeki alan boyutu: 500 * 500 * 600mm

17Test odasının iç duvarlarına 50KV gerilim direnci düzeyi ile yalıtım tedavisi uygulanır.

(3) AC/DC korona yaşlanma test makinesinin boyutları:

Corona üretimi cihazı boyutu: 850 * 740 * 1500mm;

Çevre kontrol cihazı boyutu: 700 * 1100 * 1700mm;

(4) AC/DC korona yaşlanma test makinesi için veri edinme sistemi

1Advantech'in 16 bit PCI yüksek hassasiyetli veri alma kartını kullanarak, giriş sinyali voltaj aralığı ± 5V veya ± 10V ve örnekleme hızı 3MS/s'dir.Aynı anda birçok korona akımı ve voltaj sinyali toplayabilir., ve işlem için ölçüm sonuçlarını bilgisayara gönderir.

2Arkadaş canlısı LabView yazılım arayüzü korona voltajının dalga şeklini gösterebilir; korona boşaltma akımının pozitif ve negatif yarı döngülerinin yük miktarını gösterebilir,Aynı zamanda zaman içinde boşaltma enerjisinin eğilimi.

3Deneyden sonra, test verileri bir rapora oluşturulabilir ve yazdırılabilir veya kaydedilebilir.

(5) AC/DC korona yaşlanma test makinesinin ana aksesuarları

1. 1 korona jeneratörü

2. 1 çevre kontrol cihazı

3Bir marka bilgisayar.

4Profesyonel bir toplama yazılımı seti.

5Bir tane koyun.
