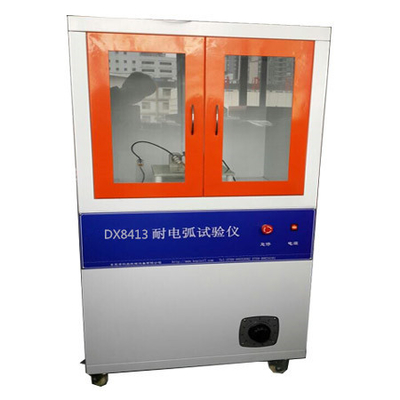

DX8413 Yay direnci test makinesi

DX8413Arc direnç test makinesi

Temel olarak: GB/T1411-2002 Kuru katı yalıtım malzemelerinin yüksek voltaj ve düşük akım yay boşaltmasına direnç testi.

Standartlara uygunluk: Bu testErGB1411, IPC650, IEC 61621, ASTMD495 standartlarına uygun olarak tasarlanmış ve üretilmiştir ve JEC 149 ve UL 746A gibi test yöntemlerine uyguntur.

Uygulama alanı: Plastikler, reçine yapıştırıcıları ve motorlar gibi endüstrilerde kullanılan yalıtım boyaları gibi elektrik yalıtım malzemelerinin yay direnci performansının değerlendirilmesi,cihazlar, ve ev aletleri, esas olarak plastik, film, reçine, mika, seramik, cam, yalıtım yağı gibi katı yalıtım malzemelerinin ark direnci performansının test edilmesi için uygulanabilir.yalıtıcı boya, karton ve diğer ortamlar.

Özellikler: Yay direnci test makinesi bilgisayar kontrolünü benimser ve test süreci sırasında test eğrisi çevrimiçi olarak gözlemlenebilir; Otomatik olarak test koşullarını ve test sonuçları verilerini depolar,ve erişebilir, görüntüle ve yazdır.

Deneysel ilke: Katı yalıtım malzemelerinin yay direncini test etmek için kullanılır; Test edilecek malzeme yüksek bir voltaya maruz bırakılır,maddenin yüzeyinde istikrarlı bir iletken kanal oluşana kadar yavaş yavaş küçük akım ortamı artıyorBu zaman malzemenin ark direnci zamanıdır.

Ana teknik gereksinimler:

1Giriş voltajı: AC 220 V

2Çıktı voltajı: AC 0-20 KV;

3Elektrik kapasitesi: 1.5 KVA

4Test yöntemi: aralıklı yay, sürekli yay

5Test akımı: 10MA-20MA-30MA-40MA isteğe bağlı

6Test gerilim kontrol hatası: ≤ 1%

7. Arc on/off zaman hatası:<5ms

8Test voltajı sürekli ayarlanabilir: 0-20 KV

9Akım kontrolünün doğruluğu: ± 10%

10Elektrot özellikleri: paslanmaz çelik plaka elektrot 25.4mm * 12.7mm * 0.15mm

Tungsten çelik elektrot 56mm * 7mm * 30mm

Elektrot konfigürasyon açısı 110 derece

Elektrot ile yatay düzlem arasındaki açı 35 derece.

Elektrot ağırlığı: 50G

11Güvenlik önlemleri:

(1) Aşırı gerilim koruması

(2) Aşırı akım koruması

(3) Kısa devre koruması

(4) Güvenlik kapısı açma koruması

(5) Yazılım hataları koruma

12Dış boyutları: 800 uzun × geniş 700 × 1350 mm yüksek

Ana yapılandırma:

TEv sahibi: bir birim

20000 voltluk yüksek voltajlı jeneratör: bir birim

FÇok otomatik mikro bilgisayar gerilim düzenleyici cihazıBir set:(serial port modu)

VAltlık alma ve akım alma yalıtım tipi iletim cihazıBir set:

Test elektrotları: iki set

Akım serbest bırakma çubuğuBir:(rezin türü)

Cbilgisayar yay direnci ölçüm ve kontrol yazılımıBir set:

CBilgisayarlar: bir set(Lenovo markası)

BRanded renkli mürekkep püskürtücüsüBir set:

PProgram CD'leriBir set:

PRoduct kullanıcı kılavuzu:bir kopya

MEtrolojik doğrulama sertifikası:bir kopya

CUygunluk belgesi: bir kopyası

Rveom aracı: bir set
