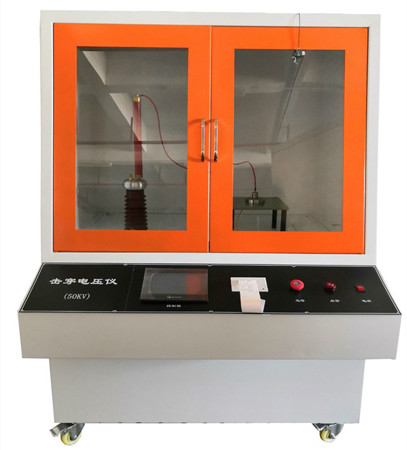

DX8388 Katı yalıtım malzemesi Elektrik Gücü Test Makinesi Elektrik Dielektrik Gücü Test makinesini

DX8388 Katı yalıtım malzemesi elektriksel dayanım test makinesi (elektriksel dielektrik dayanım test cihazı)

Standartlara uygun:

GB1408.1, IEC60243-1 "Katı Yalıtım Malzemelerinin Elektriksel Dayanımı için Test Yöntemleri - Güç Frekansında Testler", GB1408.2, IEC60243-2 "Katı Yalıtım Malzemelerinin Elektriksel Dayanımı için Test Yöntemleri - Karşılık Gelen DC Gerilim Testi" GB/T1695-2005 "Katı Yalıtım Malzemelerinin Elektriksel Dayanımı için Test Yöntemleri - Güç Frekansında Testler" gereksinimlerine uygundur. Vulkanize Kauçuk" GB/T3333, GB12656 ve ASTM D149 test standartları.

Uygulanabilir kapsam:

Esas olarak plastik, film, reçine, mika, seramik, silikon, cam, yalıtım boyası vb. gibi katı yalıtım malzemeleri için uygundur. Güç frekansında (48-62Hz) veya hava veya sıvı ortamda karşılık gelen DC voltajında ​​arıza mukavemetini ve dayanma gerilim süresini ölçün. Sürekli ve tekdüze güçlendirme veya kademeli yükseltme için uygundur, numuneye arızalanana kadar AC/veya DC voltajı uygulayın, arıza voltajı değerini ölçün ve numunenin arıza mukavemetini hesaplayın; Hızlı voltaj artırma yöntemini kullanarak voltajı belirtilen değere yükseltin ve numuneyi belirli bir süre bozulmadan koruyun. Bu anda belirtilen değer numunenin dayanma gerilimi değeridir.

Ana teknik parametreler:

1. Test voltajı: AC 0-50 kV sürekli ayarlanabilir DC 0-50 kV sürekli ayarlanabilir

2. Trafo kapasitesi: 10 KVA

3. Arıza gerilimi: 0-50kV

4. Arttırma hızı: 6 vitese bölünmüştür: 50, 100, 200, 500, 1000, 2000 (KV/S)

5. Hız regülasyonunu artırın: elektrikli otomatik hız regülasyonu için

6. Gerilim ölçüm doğruluğu: ≤ %2

7. Kaçak akım seçimi: 1-20 mA

8. Test yöntemleri: DC testi, AC testi

9. Arttırma yöntemi: Otomatik programlanabilir artırma

10. Güç kaynağı frekansı: 50Hz sinüs dalgası

11. Güç kaynağı: AC220V 50/60Hz

12. Dış boyutlar: uzunluk 1400*genişlik1040*yükseklik 1500 mm

13. Ağırlık: 200kg

Standart konfigürasyon:

Test sunucusu: bir birim

Kontrol cihazı: bir set

Test elektrotları (GB 1408.1):iki set

Yakıt deposunu test edin: iki

Deşarj sistemi: bir set

Kontrol sistemi: bir set

Veri toplama sistemi: bir set

Test yazılımı: bir set CD

Marka bilgisayar: bir set

Marka mürekkep püskürtmeli yazıcı: bir set

Ürün kullanım kılavuzu: bir kopya

Ürün yeterlilik belgesi: bir kopya

Kullanımı:Deşarj çubuğunu çıkarın ve teleskopik çubuğu düzeltin, topraklama klipsinin diğer ucunu deşarj çubuğunun metal prob soketine takın ve ardından topraklama klipsini cihazın topraklama terminali A veya B'ye kelepçeleyin. Yalıtılmış kolu cihaz kasasından mümkün olduğunca uzakta tutun, ayakta durun, hafifçe öne doğru eğin, test kutusunun cam kapısını açın ve metal probu kullanarak yüksek voltaj transformatörü çıkış dengeleme topuna, numune elektrotuna ve kapasitörün yüksek voltaj ucuna tek tek temas edin. (Gerekirse, deşarj tamamlandıktan sonra, elektrot ile insan vücudu arasındaki voltajın 36V'den düşük olup olmadığını test etmek için AC voltaj aralığında (AC20V aralığı) bir multimetre kullanın; bu, artık voltajın tamamen boşaltıldığını gösterir.)

Dikkat:Her deneyden sonra numuneyi çıkarmadan önce tamamen boşaltmak gerekir. Deşarj sırasında her bir deşarj noktasında temas kalma süresi 2 saniyeyi geçmelidir.

Güvenlik talimatları:

1. Ekipmanın ayrı bir koruyucu topraklama kablosuyla donatılması gerekir. Koruyucu topraklama kablosunun topraklanması esas olarak çevredeki numune bozulmasının neden olduğu güçlü elektromanyetik girişimi azaltmak içindir. Ayrıca bilgisayarın kontrolünü kaybetmeyi de önleyebilir.

2. Bu test ekipmanının devresi, esas olarak aşırı akım koruması, voltaj kaybı koruması, kaçak koruması, kısa devre koruması, DC test deşarj alarmı vb. dahil olmak üzere birçok koruyucu önlemle donatılmıştır.

3. Topraklama gereksinimleri: Ayrı bir topraklama gereklidir ve topraklama ulusal standartlara uygun olmalıdır. Metal çubuk yerin en az 1,5 metre altına gömülmelidir.

4. Bu test ekipmanının devresi, esas olarak aşırı akım koruması, voltaj kaybı koruması, kaçak koruması, kısa devre koruması, DC test deşarj alarmı vb. dahil olmak üzere birçok koruyucu önlemle donatılmıştır.

Ürün özellikleri

1. Kullanıcı dostu bir arayüze ve basit kullanıma sahip, WIN XP/WIN7/WIN8 sisteminde çalışan bağımsız kurulum yazılımı

2. Deneysel görüntüleme eğrisi, otomatik veri depolama, otomatik arama.

3. çok amaçlı, doğru, güvenilir ve emniyetli AC ve DC testleri için kullanılabilir.

4. Bilgisayar kontrollü deneysel süreç, otomatik karar durdurma, otomatik sıfırlama.

5. Aşırı gerilim, aşırı akım, kısa devre, sızıntı ve yanlış çalışma gibi çoklu korumalar.

Notlar:

1. Deney sırasında, bu test cihazı yüksek voltaj üretebileceğinden ve eğitimsiz personelin ekipmanı kullanmasına izin verilmediğinden ilgisiz personelin yaklaşmasına izin verilmemelidir. Deney sırasında bir gözetmen bulunmalıdır ve kimse tek başına kullanmamalıdır. Beklenmedik bir durum olması durumunda.

2. Ekipman uzun süre kullanılmayacaksa, yeniden kullanmadan önce ilk önce cihaza yüksüz olarak basınç uygulayın, yani yüksek voltaj elektrodunun kablolarını dengeleme topundan çıkarın. Yüksek voltajın normal olup olmadığını görmek için bilgisayar test arayüzünü kontrol edin.

3. Deney sırasında beklenmedik durumlarla karşılaşılması durumunda elektrikler zamanında kesilmelidir ve deneye ancak sorun çözüldükten sonra devam edilebilir.

4. Ekipman sabit bir şekilde yerleştirilmeli ve zemin sağlam olmalıdır. Rezonansı önlemek için çimento zemin kullanmak en iyisidir.

5. Operatörlerin ve ekipmanın çalışmasının güvenliğini sağlamak için, cihazın kasası kullanım sırasında koruyucu bir topraklama kablosuna topraklanmalıdır.

6. Ekipmanı kullandıktan sonra sistemin tüm parçalarına giden gücü kapatın ve güç kablosunu elektriğe takıp çıkarmayın.

7. Ekipmanı belirtilen güç kaynağı voltajına göre bağlayın. Devre kablolarının doğru olduğundan emin olun. Aksi takdirde ekipmana zarar verir.

8. Cihazın iç mekana yerleştirilmesi ve laboratuvarın temiz, kuru ve aşındırıcı maddelerden arındırılmış olması gerekir. İlgili olmayan personel tesadüfen çalıştırmamalıdır.

9. Kablo yalıtımının çizilmesini önlemek için ekipman kablosunun keskin kenara temas etmesine izin vermeyin; Kablonun kırılmasını ve yangına neden olmasını önlemek için kablonun ağır nesnelerin altına bastırılmasına izin vermeyin; Nesneleri çekmek veya bağlamak için kabloları kullanmayın; bu, kablonun kırılması nedeniyle ekipmanın arızalanmasına neden olabilir.

10. Ekipmana su, aşındırıcı gazlar, yanıcı gazlar ve yanıcı maddelerin sıçramasına izin vermeyin. Önlenmediği takdirde yangın meydana gelebilir.

11. Ekipmanı taşırken güç kaynağını kesin ve fişi prizden çekin. Cihazı taşırken cihazı baş aşağı koymayın veya 45°'den büyük bir açıyla eğmeyin.

12. Cihaz çalışırken fişini prizden çekmeyiniz.
