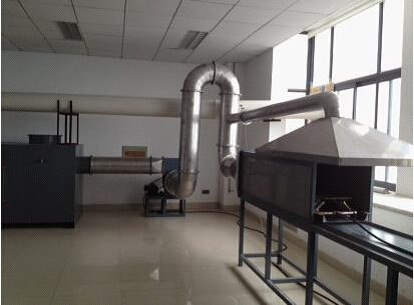

DX8332B yol propan yanma performans test makinesi

Uygulama alanı:Temel olarak kömür madeni kumaşlarının tüm çekirdek alev gerileyici taşıyıcı kemerinin yol yolunun propan yanma performans testi için kullanılır.MT914-2008 "Kömür madeni için kumaşın tüm çekirdeği alev gerileyici taşıyıcı kemeri" uyarınca, yolların propan yanma performansları test edildi. Güçlü egzoz sistemi benimsendi,ve egzoz fan sistemi, egzoz gazını ulusal emisyon standartlarına uymak için su perde etkin karbon arıtma işleminden boşaltmaya başlar..

Ana teknik parametreler:

1 koridor: dış duvarı 25 mm ateş karşıtı malzemeden yapılmış bir odadan oluşur, giriş boyutu 460mmx460mm, uzunluğu: 1676mmve 300 mm çapında bir egzoz borusuna, kalınlığı 1 olan paslanmaz çelik konik bir bağlantı ile bağlanır.5mm.

2Egzoz kapağı: 1,5 mm kalınlığında paslanmaz çelikten oluşur, test odasının tam üstüne yerleştirilir ve test sürecinde fırın ağzının dışından yayılan duman gazını çıkarmak için kullanılır.

3. Bracket: sabit taşıyıcı bant örneğini yerleştirmek için kullanılır, test tezgahı özellikleri: uzunluğu 1500mm, genişliği 220mm, yüksekliği 160mm, çapı 10mm olan çelik çubuklardan oluşur.

4Fenan yakıcı: Enjeksiyon başının 45° açıyla içeri doğru eğilmiş altı yanma enjeksiyon cihazından oluşur.

5Deneme yakıtı: % 95 dolusu propan gazı (kullanıcı tarafından sağlanır);

6Örnek: alev geriletici taşıyıcı bant

7Ağırlık aygıtı: testten önce ve sonra konveyör bandı numunelerinin ve gaz şişelerinin ağırlığını tartmak için kullanılır; 30kg/0.001kg

8. anemometre: oda zemininden 310 mm ve oda girişinden 285 mm uzaklıkta merkez çizgisine yerleştirilir;

9. Termokouple: K tipi, dış çapı 3 mm'den fazla değildir; Tel çapı 0,5 mm'dir, doğruluk II Sınıf'tan az değildir ve ölçüm aralığı 1300 °C'dir;

10Sıcaklık kontrol sistemi: Bilgisayar kontrolü, termokopül tarafından üretilen millivolt sinyali sinyal ayarlama tahtasına gönderilir.ve analog veri alma kartı ile dijital bir sinyale dönüştürülür, ve daha sonra bilgisayar yazılımı tarafından kontrol edilir ve rapor edilir;

11Zamanlayıcı: çözünürlük: 0.1S, hata 1s/h'den fazla değil

12Yakıt akış ölçer: 35~350L/H ayarlanabilir kontrol doğruluğu±2L/h

13Yakıt tüketimi kontrolünün doğruluğu: 565±2g/50min

14Güç kaynağı voltajı: AC380V 50Hz üç fazlı beş tel sistem;

15. güç tüketimi: 4.01KW;

16Test ortamı sıcaklığı: 5°C-30°C

17Dikey dönme 6800*4400*2700mm veya yatay düz 9500*1800*2700mm
