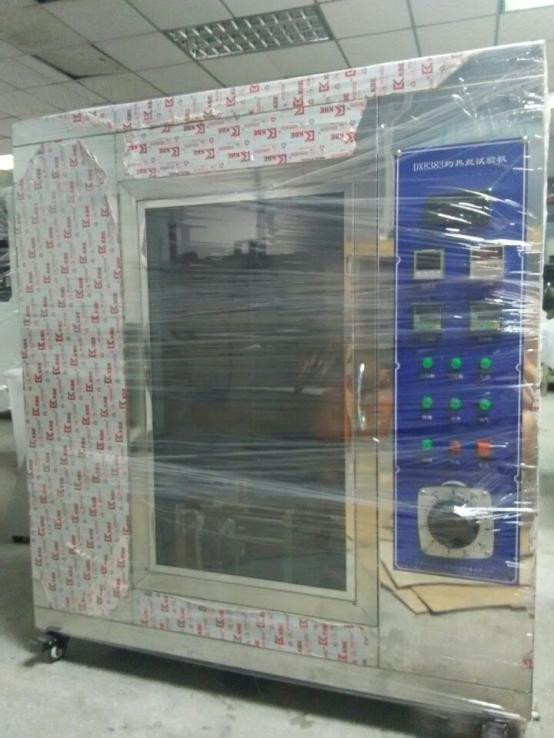

Giriş: Sıcak tel testi, elektronik ve elektrikli ürünlerin çalışma sırasında istikrarını test etmek için kullanılır.Test sırasında, sıcak telin üst kısmının gerekli süre boyunca numuneyle temas etmesi için elektrikle belirtilen ısıya ısıtılması gerekir ve daha sonra durumu gözlemlenebilir ve ölçülebilir.Test aralığı belirli test prosedürüne bağlıdır..
Uygulama alanı: Sıcak tel test makinesi, elektrikli, elektronik ürünler, ev aletleri ve bileşenleri üzerinde yangın tehlikesi testleri yapmak için uygun.Sıcak bileşenler veya aşırı yükleyici dirençler gibi ısı kaynaklarından veya çakma kaynaklarından kaynaklanan termal stresin kısa bir süre içinde simülasyonuAynı zamanda katı elektrik yalıtım malzemeleri veya diğer katı yanıcı malzemeler için de uygundur.
Standartlara uygun: GB/T5169'daki "Glow Wire Test Method" gerekliliklerine uygun olarak tasarlanmış ve üretilmiştir.10, GB/T5169.13-2006, IEC60695-2-10:2000, GB2099, VDE 0620, GB4706.1, UL817 standartları.
Teknik parametreler:
1Test odası hacmi: 0.5M3, derinlik x genişlik x yükseklik: 60x 95x 90cm
2Sınır boyutları: derinlik x genişlik x yükseklik: 61x 120x 105cm
3Parlak tel: 4.0mm çapında bir halka nikel/krom telinden yapılmıştır.
4. Sıcaklık ölçüm cihazı: 1050 °C'ye kadar yüksek sıcaklıklara dayanabilen 0,5 mm zırhlı ince tel termokoplu
5Isıtma akımı: Sıcaklık 960 °C olduğunda akım 120 ~ 150A arasındadır.
6Test için kuvvet uygulayın: 0.8 ~ 1.2N, ve presleme derinliğini en az 7 mm'ye sınırlayın.
7Zamanlayıcı: Çakma süresi (Ti) ve alev söndürme süresi (Te) için bir zamanlayıcı. Aralık: 0 ~ 99.99S
8Parlak tel: 4mm±0.04mm Ni/Cr (80/20) özel tasarlanmış standart halka, yatay olarak sabit;
9. Termokop: 0.5mm ithal K tipi termokop, zırhlı kol, 1100 °C'ye dayanıklı;
10Sıcak telin elektrikli ısıtma sıcaklığı: 500 °C ~ 960 °C (dijital ekran önceden ayarlanabilir), sıcaklık dalgalanması < 3 °C;
11Sıcak telle test edilen test numunesinin basıncı: 1.0N ± 0.1N (gerçek duruma göre ayarlanabilir);
12Maksimum nüfuz derinliği: 7 mm ± 0.5 mm (gerçek koşullara göre ayarlanabilir);
13Test numunesi hareket hızı: 10mm/s~25mm/s.
14Ağırlık seviyesi: uygulanan test alevinin (ta) süresi için tercih edilen değerler şunlardır: 5s, 10s, 20s, 30s, 60s, 120-1s;
15. Alev yüksekliği: Deneme alev yüksekliği 12 mm'dir.
16Gaz kaynağı: Butan gazı (kullanıcı tarafından sağlanır).
17Dış kutu malzemesi: Aynalı paslanmaz çelik.
Test yöntemi: Standart direnç tel yüzüğünü belirtilen sıcaklığa kadar ısıtın ve daha sonra sıcak tel ve test numunesini fişe, soket, kauçuk,Test koşullarında plastik ve diğer ürünler.
Sıcak tel yanma test makinesine ilişkin test yöntemi:
Bitmiş ürünler için yanma telinin yanıcılık testi yöntemi (IEC 60695-2-11:2000/GB/T 5169.11-2006)
Malzemeler için yanma telinin yanma olasılığı test yöntemi (IEC 60695-2-12:2000/GB/T 5169.12-2006)
Sıcak tel kullanan malzemelerin yanma performansına yönelik test yöntemi (IEC 60695-2-13:2000/GB/T 5169.13-2006)
Yanıcılık endeksi GWFI, GWFI - Parlak telin yanıcılık endeksi
Belirtilen kalınlığa sahip bir test numunesinin üç ardışık testte maksimum test sıcaklığı aşağıdaki koşullardan birine uymalıdır:
a) Sıcak tel çıkarıldıktan sonra 30 saniye içinde, test numunesinin alevi veya ısısı söner ve test numunesinin altına yerleştirilen ambalaj kağıdı yanmaz;
b) Test örneği yanmadı.
GWIT, GWIT - Parlak telin ateşleme sıcaklığı
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
Örnek gereksinimleri: SGS Malzeme Laboratuvarı, örnek testleri için aşağıdaki gereksinimlere sahiptir:
Örnek yeterince büyük, sabit boyutlu düz bir bölüme sahip olmalıdır ve test düzlemi test sırasında dikey pozisyonda tutulmalıdır.
Test numuneleri birkaç şekilde yapılabilir:
Sıkıştırma kalıplama, enjeksiyon kalıplama veya döküm veya yeterli yüzeyli metal levha gibi bitmiş parçalardan kesim.
Yassı parçanın boyutları şunlar olmalıdır: Uzunluk: ≥ 60mm, genişlik (çıkartma içi): ≥ 60mm
Bu deneyin gereksinimlerine göre, yanıcılığın değerlendirilmesi genellikle 10 test örneğinden oluşan bir set gerektirir.
