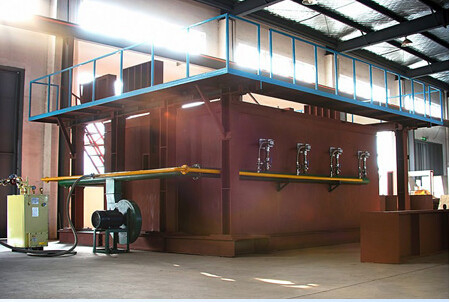

DX8364 Yapı bileşenlerinin yangın direnci testi dikey fırın ve yatay fırın (EN13381-8)

DX8364 Yapı bileşenlerinin yangın direnci testi dikey fırın ve yatay fırın (EN13381-8)

Yatay fırın:

Test kapsamı:

13000×3000 (mm) tek taraflı yangın alanı olan takviye beton yük taşıyan duvarlar, koruyucu katman (ateş gerileyici kaplamalar) ile çelik yapı yük taşıyan duvarlar,Light steel keel plate load-bearing walls ( hafif çelik kil plaka yük taşıyan duvarlar), yapıştırma yük taşıyan duvarlar, vb., ve duvarın içindeki farklı bölümler ve farklı genişliklerle seçilen noktaların sıcaklık belirlenmesi.

2Yük taşımayan duvarların yangın direnci için akıllı test cihazı.

Fırının net boyutu 4200×4800×1500 mm ve numunenin ateş alanı 4200×4800 mm.

Test scope: It can detect the fire resistance performance of symmetrical and asymmetrical structural samples under the same working conditions at the same time, such as: ateş geçirmez kapılar ve pencereler,camAyrıca büyük yangın geçirmez bölümlere ve süper büyük yangın duvarları gibi yangın geçirmez bölüm bileşenlerine yangın direnci testleri de yapabilir.Yangın geçirmez cam bölme duvarları ve yangın geçirmez rulo panjurları, yüksek verimlilik ile, ve aynı anda birkaç farklı veya benzer örnek test edebilirsiniz.

3Yük taşıyan sütunun yangın direnci için akıllı test cihazı.

The net size of the furnace is 3000×3000×4700 (mm), and the fire height of the specimen is 3000~4600mm (the total height of the column is 3600~5200mm).Örneğin maksimum kesit büyüklüğü 800 mm × 800 mm veya Φ800 mm 'dir..

Toplam aksyel yük 15000kN, ve üst ve alt eksantrik yükler her biri 1000kN.

Test kapsamı:

1Sütun yüksekliği 3600-5300 mm, yangın yüksekliği 3000-4700 mm.ve single ve multiple composite yükleri taşıyan takviye beton sütunlarının çeşitli çaplı kesim şekillerinin ve boyutlarının yangın direnci testi.

2Sütun yüksekliği 3600-5300 mm, ateş yüksekliği 3000-4700 mm.and the fire resistance test of the steel structure column with a protective layer (fireproof coating) is subjected to various cross-sectional shapes and sizes of single and multiple composite loads. ve bir koruyucu katmanlı çelik yapı sütununun yangın direnci testi, tek ve birden fazla kompozit yükün çeşitli çaplı kesim şekillerine ve boyutlarına maruz bırakılır..

3Seçilen ölçüm noktalarının farklı bölümleri ve sütunun içindeki farklı derinlikleri ile sıcaklık belirlenmesi.

4- Ateşe dayanıklılık testi diğer öğelerin (safesler gibi) her taraftan yanıyor.

The configurations we provide below are for reference only; The configurations we provide below are for reference only. Yakıt damperinin yangın direnci performansı için akıllı test cihazı.

Uygulama alanı:Duvarlar, kirişler, sütunlar, zemin, tavanlar ve çatılar gibi yük taşıyan ve yük taşımayan bileşenler için uygundur ve diğer yapılar, aksesuarlar veya yapılar referans olarak kullanılabilir.Bu test makinesi GB/T9978'in tüm bileşenlerinin testine uygundur..1~9 ve ISO834-1~9 standartları.

Standartlara uygun:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "Fire Resistance Test Methods for Building Components Part I: General Requirements", ISO834-1:1999 "Fire Resistance Test Building Components Part I:Genel Gereksinimler.

Ana parametreler:

Laboratuvar: 4.5M uzunluk x 4.5M genişlik x 3.5M yükseklik, yüksek sıcaklık yalıtım malzemelerinin iç kullanımı.

Loading device: Mechanical loading is adopted to move the overhead crane in the building. Homogeneous, central, pivotal, or eccentric loading can be simulated.

Destekleyici çerçeve: Çerçeve üzerinde bir kenara bağlıdır.

Termoküpler: fırın termoküpleri, arka taraf ısı çiftleri, mobil termoküpler, iç termoküpler ve ortam sıcaklığı termoküpler dahil olmak üzere çeşitli alanlarda dağıtılır.

Furnace pressure measurement probe: T şekilli ölçüm sonde, ölçüm doğruluğu ± 2Pa

Specimen gap measuring probe: 6mm diameter ± 0.1mm diameter ± 0.2mm diameter

Yanma sistemi: gaz dağıtım sistemi (10 metre içinde), alev atıcı (en az 20) ve düzenleyici valfler

Yanma gazı kaynağı: propane with purity of more than 95%, liquefied gas (provided by the user)

Gaz akışı: 0~100L/min Ölçüm doğruluğu 2.5 grade

Hava akışı: 0~50m3/min Measurement accuracy≤±0.5m3/min

Gaz tank kapasitesi: ≥50kg×6

fırın sıcaklığı kontrol sistemi: maksimum örnekleme noktası 10 puan

Havalandırma sistemi ve kontrol damper, vb.

Örneğin ters ateş yüzeyinde radyasyonlu ısı ölçüm aralığı: 0~10W/cm2

Fırında sıcaklık ve basınç kontrolü bilgisayarın RS485'ini kontrol sistemine bağlayarak gerçekleştirilir.ve termoküpler ve basınç sensörleri gibi yanma test sensörlerinin DC çıkış voltajı dijital formda dönüştürülür., ki daha sonra görüntü ve depolama için bilgisayar sistemine iletilebilir.

Not:Bina bileşenlerinin yangın direnci test cihazı, gereksiz maliyetlerden kaçınmak için müşteriler tarafından test edilmesi gereken ürünlere göre gerçekleştirilmelidir.Kamu Güvenliği Bakanlığı'nın Tianjin Yangın Araştırma Enstitüsü, farklı bina bileşenleri için 5 yangın direnci test cihazına sahiptir., yani load-bearing beam plate'in yangın direnci için akıllı test cihazı,fırının net boyutu 3000 x 3000 x 1500 mm'dir.Örneklerin ateş alanı 3000×3000 mm ve toplam yükleme kapasitesi 2000kN.

Dikey fırın:

Uygulama Alanı: Standart yangın koşulları altında yangın direnci özelliklerini belirlemek için duvarlar, kirişler, sütunlar, zemin levhaları ve tavanlar gibi yatay bina bileşenleri için uygundur.

Standartları karşılayın:GB/T9978.1-2008, ISO834-11999, GB/T9978.5-2008, ISO834-5:200GB/T9978.6-2008, ISO834-6: 200 ve diğer test gereksinimleri.

Performans özellikleri:Yüksek hassasiyetli çok bitli edinim kartının kullanımı, sıcaklık, basınç, akış ve veri diğer yönlerinin toplanması, mikro bilgisayar analizi yoluyla,yakım gerçek bilgi gerçek zamanlı yeniden üretmek için işlem ve kontrolve yanma özelliklerini belirlemek için mikro bilgisayar analizi yoluyla, tüm makine yüksek kaliteli cihazları kullanır, sistemin yüksek kaliteli, yüksek hızlı çalışmasını sağlamak için,Gelişmiş.

Teknik parametreler:

1Enstrüman kompozisyonu: Refractory test furnace, gaz akışı ölçüm sistemi, sıcaklık ölçüm sistemi ve basınç ölçüm ve kontrol sistemi.

2Refractory test furnace: It is a vertical test furnace with an inner size of 4.5m (length), × 3.5m (depth) × 1.25m (height). Refractory test furnace: It is a vertical test furnace with an inner size of 4.5m (length), × 3.5m (depth) × 1.25m (height).

3Fırın yapısı: çelik yapı çerçevesi benimsendi, fırın duvarı çelik yapı çerçevesinin ortasında dirençli tuğlalarla inşa edildi.Ve fırın duvarının iç tarafı yüksek sıcaklığa dayanıklı termal yalıtım malzemesinden yapılmıştır.Dış tarafı renkli çelikle sarılmıştır, fırın kaplama malzemesinin kalınlığı 65mm,Ve fırındaki sıcaklık test sıcaklığı 1250°C'ye kadar..

4. Sıcaklık ölçüm sistemi:

1Çömlekte termokop: Çömlek GB/T 16839'a uygun olarak 2.0mm'lik bir tel diametresi olan K-tip nikel-krom-nikel-krom termokopü alıyor.1Dış kapağı ısıya dayanıklı paslanmaz çelik boru mangasıdır ve ortası ısıya dayanıklı malzemelerle doludur ve sıcak ucundaki çıkıntı mangasının uzunluğu 25 mm'den az değildir.Toplam 5 parça., ve sıcaklık doğruluğu ± 15 °C'dir.

2. Temperature measurement of the back fire surface: using a thermocouple with a diameter of 0.5MM, welding at a thickness of 0.2MM and a diameter of 12MM. Arka ateş yüzeyinin sıcaklığı ölçümü: 0.5MM çapında bir termokople kullanarak, 0.2MM kalınlığında ve 12MM çapında bir termokople kullanarak.

Yuvarlak bakır tabakasında, GB/T16839.1 uyarınca büyük nikel-krom-nikel-silikon termokople, 30MM uzunluğunda, genişliğinde ve 2.0MM kalınlığında bir asbest gazeti ile kaplanacak.Toplam 20.

3. Average temperature measurement: 8 thermocouples, suitable for GB/T7633-2008 and GB/T17428-2009 (AB/T7633-2008 ve GB/T17428-2009 için uygun)

4Maksimum sıcaklık ölçümü: Termokop 20 çift kapının ölçümüdür ve 1200 mm maksimum kapı genişliğine kadar kapatabilir.

5Mobil termokop: kızılötesi termometre ile ölçülür.

6Ventilasyon kanallarının iç sıcaklığını ölçmek için uygun olan 4 tane termokop vardır.

7. Ambient temperature measurement: The armored thermocouple with a diameter of 3.0MM is used, and the large nickel-chromium-nickel-silicon K-type thermocouple conforming to GB/T16839.1 is adopted......

8Furnace pressure measurement: T-shaped measuring probe, measurement accuracy ± 2pa. three Fırnaz basıncı ölçümü:

9Loading system: Adopt pressure sensor to measure. - Basınç sensörünü kullan.

10Deformation measuring instrument: electronic deformation measurement device is adopted. Deformasyon ölçüm cihazı:

11Gap probu: GB/T9978.1 standardına göre yapılmış.

12Çömlek duvarlarına yerleştirilmiş 8 yüksek hızlı yakıcı var, her iki tarafta da altı.

13Duman egzozu: Ocağın arkasındaki fırın duvarında üç duman egzoz deliği vardır, bunlar fırın vücudundaki flue gazını boşaltmak için arkadaki dumanla bağlantılıdır.Stres kontrolü..

14Gözlem deliği: Fırın vücudunun yan duvarında, test sırasında numunenin ateş yüzeyini ve alevini gözlemlemek için kullanılan iki görüntüleme deliği vardır.

15. Loading device: using a trolley, 3.5M high, 3.0M wide, composed of a car body and a test piece platform. The car body is designed with four ground wheels, which can move on the rail, The car body is designed with four ground wheels, which can move on the rail.Ve test platformunu.Test sırasında, test parçası ile test parçası platformu elektrikli bir kaldırma ile araba gövdesine kaldırılır.ve sonra araba test pozisyonuna itilir ve sabitlenir.Ve sonra test başladı.

16Elektriksel kontrol parçası: MCGS yapılandırma yazılımı ve entegre endüstriyel bilgisayarın PLC programı benimsenmiştir.

İçinde: ana kontrol arayüzü, fırın sıcaklığı eğri arayüzü, örnek sıcaklık arayüzü, tarihsel kayıt arayüzü ve parametre belirleme arayüzü.
