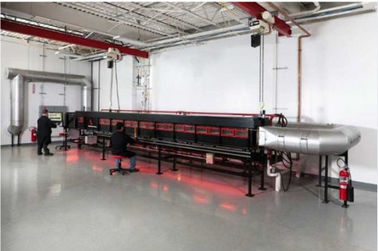

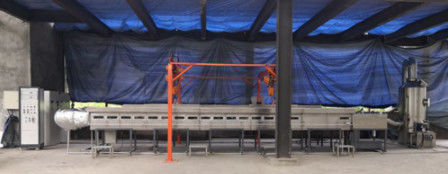

UL910/NFPA 262 Steiner yatay tünel fırınıASTME 84
Standartlar:
UL910, NFPA262
Kurulum gereksinimleri
|
1
|
Elektrikli
|
AC 380V, 50/60hz, 30A
|
|
2
|
Çevre sıcaklığı
|
15°C'den 35°C'ye kadar çalışır
|
|
3
|
Gaz
|
Metan ve hava kompresörü
|
|
4
|
Kullanım
|
Girdi
|
|
5
|
Boyut
|
1300 mm (L) x 1100 mm (D) x 2100 mm (H)
|
|
6
|
Ağırlık
|
1700KG
|
|
7
|
Uygulanabilir standartlar
|
UL910,NFPA262,ASTM E84,UL723
|

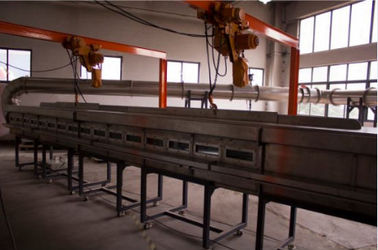

Süspansiyon donanımı
1İki istasyon aynı anda kaldırıyor.
2Süspansiyon Donanım, numune montajı ve devreye girmesi için uygun olan yukarı ve aşağı,sol ve sağ hareket ettirilebilir.
3Güvenlik koruma platformu ile donatılmış, numune kurulumu ve devreye girmesi için uygun.
Yanma sistemi
1. 10KV kıvılcım çakıcı güvenlik ateşkes cihazı ile donatılmıştır. Çakıcı kapanma mekanizmasına bağlı kaldıraç aracılığıyla otomatik olarak konumlandırılır.
2Yanık ısı otomatik olarak gaz akış sistemi tarafından kontrol edilir.
3Yakıcının ısı çıkışı bilgisayar tarafından otomatik olarak kontrol edilebilir. Japon kütle akış kontrolörü ile donatılmıştır.
4Elektromanyetik valf arızasından kaynaklanan ve patlama riskine yol açan sızıntılardan kaçınmak için gaz akış valf kontrol sistemi.
5Frekans fanı, duman içindeki rüzgar hızını otomatik olarak kontrol eder. Fan gücü 3KW, voltaj 380V.
6Gaz basınç ölçümü ve gaz basıncını doğru bir şekilde kontrol etmek için basınç düzenleyici valf.
7.Gaz akışını doğru bir şekilde kontrol etmek için ithal gaz akış kontrol valfi
Test Sistemi
1Duman yoğunluğu testi:duman yoğunluğu kızgın ışık sistemi ile ölçülür.Renk sıcaklığı 2900±100K;Akım dalgalanma aralığı + 0,5%;Duman yoğunluğunun doğrusal çıkışı;Zaman telafi fonksiyonu ile.
2Lens, ışığı 20 mm paralel ışınlara dönüştürür; d/f < 0.04.
3Detektör: Spektral dağılım CIE'ye karşılık gelir;Kromatik standart fonksiyonun doğruluğu% 5'tir; Çıkışın doğrusallığı iletim gücünün% 3'ünden veya mutlak iletim gücünün% 1'inden azdır.;Sistem %90'ın yanıt süresi 3 saatten fazla değildir.
4Termokopl, K tipi zırhlı termokopl, 0,5 mm çapında; sıcaklık doğruluğu 0,5 derece.
5Basınç sensörü aralığı 0 ~ 100pa; doğruluk + 2pad; Basınç sensörünün yanıt süresi% 90 1s'dir.
6Çevre basıncı doğruluğu + 200Pa
7Sistem kayıt süresi en az 3 saniye.
8Sistem zaman kaydı doğruluğu 0.1s
9.Devam yoğunluğu oluşturma eğrisinin bilgisayar gerçek zamanlı gösterimi
10Seçenek:Sistem, deney sürecini gözlemlemek ve numunenin uygulanmasından ve yanmasından sonra yakıcı kalıntısının özelliklerini kaydetmek için bir kamera sistemi ile donatılmıştır.
Duman yoğunluğu test sistemi
1Işık kaynağı: ABD'den ithal edilen 0.5W helium neon lazer
2.ABD'den ithal edilen fotoelektrik alıcı: dalga boyu aralığı 350-1100nm;Mütelif en yüksek değer: 0.65A/W;En fazla çıkış akımı: 100mA; Kazanç kontrolü 70dB.
3Thorlabs filtreleri (ABD'den ithal edilmiş) duman yoğunluğu testini daha doğru hale getirmek için.
4.Steiner Tünel Yanma Odası, ışık kaynağı dalgalanmasını etkili bir şekilde önleyen bir telafi fotoelektrik algılama sistemi ile donatılmıştır.
Rüzgar hızı kontrol sistemi
Boru egzoz kapasitesi:
1Delta inverteri duman gazı hızını doğru bir şekilde kontrol eder.
2Duman tükenme yeteneği: Rüzgar basıncını ve rüzgar hızını pitot tüpü ve ithal mikro basınç verici ile ölçmek.
3Farklı basınç verici: Ölçüm aralığı 0 ~ 2000pa; doğruluk: + 1% FS; Histeresis + 0.1% FS; maksimum doğrusal basınç 69Kpa; Basınç sensörünün% 90'ının yanıt süresi 1S'dir.
4.Devamı: 8000m3/h
5.Rüzgar hızı sinyali, daha istikrarlı rüzgar hızı ve güçlü anti- müdahale yeteneği ile otomatik rüzgar hızı kapalı döngü kontrolü elde etmek için otomatik olarak geri beslenir.
Yanma odasının rüzgar hızı testi
1Bilgisayar sisteminde Steiner Tüneli Yanma Odasının hızını ayarlayın ve rüzgar hızını gerçek zamanlı olarak izleyin, sonra rüzgar hızı eğrisini çıkarın.
2Yanma odasının hız aralığı 0~8m/s ve rüzgar hızı ölçüm çözünürlüğü 0.001m/s'dir.
3Bulma aralığı 0 ~ 250Pa, doğruluğu ± 0.5Pa ve sistem göstergesi basınç testi doğruluğu ± 2Pa'dır.
Sıcaklık kontrolü toplama
1.Steiner Tünel Fırın Odası Aparatı, egzoz borusunun sıcaklık değişikliğini izlemek için 3 OMEGA K zırhlı termokapla donatılmıştır, doğruluğu 0,1 C'dir.
2Termokopelin parametreleri: 0,25 mm'den az bir tel çapı; sıcaklık doğruluğu 0,1 derece.
3.Sınama sıcaklık aralığı 0 C ~ 1300 C.
Veri toplama ve kontrol sistemi
1.Labview kontrol sistemi, istikrarlı ve güvenilir bir sistemdir;
2Standart kontrol dolabı, bilgisayarla donatılmış, 19 "LCD ekranı;
3Sistem 16 bit yüksek hassasiyetli veri alma modülüne sahiptir.
4Sistem zaman kaydı doğruluğu 0.1s
5Gerçek zamanlı veri izleme ve doğru kayıt elde etmek;
6Sistem çalışma durumunun gerçek zamanlı görüntülenmesi; arıza durumunda ses ve ışık alarmı;
7Kontrol dolabı yazıcıyı ve raporları bağlayabilir.
8- Ses alarmı ve alarm gösterimi fonksiyonu ile.
9Kontrol dolabı bilgisayara bağlanabilir.
10Otomatik yanma, yanma arıza tespiti işlevleri ile PLC kontrol sistemi
11Yazılım arayüzü ve kontrol paneli işleyişi kontrol etmek için etkileşime girer.
