IEC62730-2024 5000hrs İzolatörler Çeşitli Stres Çevre Testici Laboratuvar Test Makinesi

IEC62730-2024,IECIEC62217-2012 Polimer İzolatörler 5000 saat Çoklu Gerilim Test Makinesi laboratuvar test makinesi

1. Test örneği: Aynı tasarıma sahip, sürünme mesafesi 500mm ile 800mm arasında olan iki test izolatörü,

2. Prosedür: Testi, hacmi 20M3'ü geçmeyen, sızdırmaz, nemli ve korozyona dayanıklı bir test odasında gerçekleştirin. Şekil B1 bu test odasının şematik diyagramıdır

3. Silecekler ve hareketli ultraviyole filtreler için, deneydeki ekipmanı gözlemlemek için ayrı gözlem delikleri.

4. Test koşulları: Şekil B2'de gösterildiği gibi, izolatöre çeşitli gerilim döngüleri uygulanır ve yaklaşık 5000 saat boyunca tekrarlanır. Ekipman döngü testi sırasında, test örneği sıcaklık değişikliklerine ve yoğuşmaya maruz bırakılmalıdır.

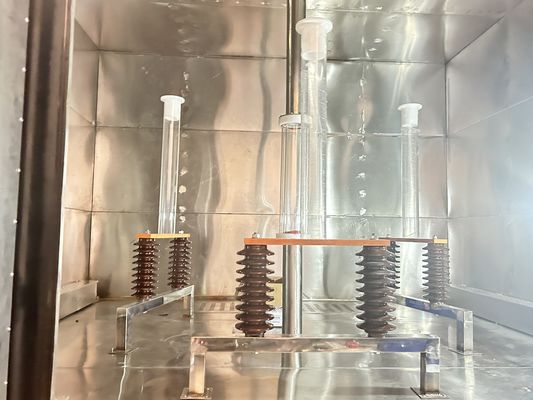

5. Şekil B3'te gösterildiği gibi, test, test numunesinin bitişik şemsiye kenarları ile üst kısım arasında ve test numunesi ile duvar ve zemin arasında en az 400 mm mesafe olacak şekilde, testin ortasına dikey olarak monte edilir. Deney başlamadan önce, test örneği deiyonize su ile temizlenmelidir,

7. Benzer sürünme mesafelerine sahip en fazla üç çift numune aynı anda test edilebilir

8. Gerilim: Test numunesinin sürünme mesafesinin (mm cinsinden) 34,6'ya bölünmesiyle elde edilen değer (faz-faz gerilimine göre hesaplanan 20mm/KV sürünme mesafesine eşdeğer)

9. Güç devresi için, sürekli negatif akım yükü 250mA (efk) olduğunda, 1 saniye boyunca yüksek gerilim tarafındaki maksimum gerilim düşüşü %5'i geçmemeli ve koruma seviyesi 1A (efk) olarak ayarlanmalıdır

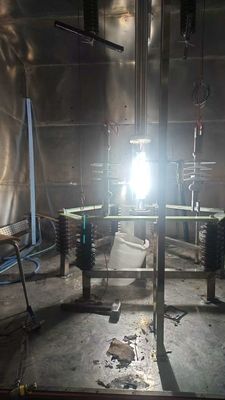

10. Güneş ışığı simülasyonu: Simüle edilmiş güneş radyasyonu, nominal çıkışı 6500W olan ve iki borosilikat cam filtre ile donatılmış bir xenon ark lambası tarafından sağlanır (örnek B.4'e bakın), xenon ark lambası ile test örneği arasında yaklaşık 480mm mesafe vardır

11. Her deneyin başında yeni bir lamba ve filtre kullanılmalıdır. Deney sırasında, filtre değiştirilirken (ve lamba da gerekliyse), lamba üreticisinin tavsiyelerine göre yapılmalıdır.
