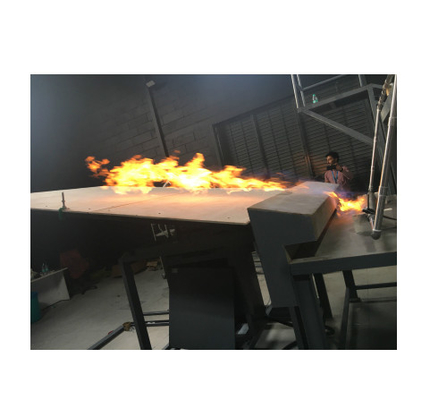

UL790 Çatı malzemesi, Yangına Direnme Performansı, Fotovoltaik hücreler için Alev Geriletici Performansı Denetleyicisi

UL790 Çatı malzemesi, Yangına Direnme Performansı, Fotovoltaik hücreler için Alev Geri Durucu Performansı DenetleyicisiUL790 Çatı malzemesi, Yangına Direnme Performansı,Fotovoltaik hücreler için alev geriletici performans testi

Uygulama alanı:

Bu gereksinimler, yangını simüle etmek için binanın dışına sızan tüm çatı malzemelerini kapsar.ve yanıcı veya yanmaz substratlara monte edilen çatı malzemeleri için kullanılırlarÇatının ve modüllerin simüle edilmiş gerçek dünya koşullarında yangın direncini değerlendirmek ve A1.82m, B2.4m ve C3.9m'deki numunenin sınıfını değerlendirmek için.Fotovoltaik hücre modüllerinin alev geriletici performans testinde kullanılabilir..

Standartlar:

UL 1730: Çok haneli konutlar ve otel/motel odalarındaki bağımsız yaşam üniteleri için duman dedektörü monitörleri: motorlu ilan cihazları, konut duman durumlarını tespit eder.

UL 790: Çatı kaplamalarının yangın testi için standart test yöntemi;

IEC 61730-2 Fotovoltaik Modüller Ek A Yangın Testi Alev yayılması;

ASTM F 108-04: Çatı kaplamalarının yangın testi için standart test yöntemi;

Çatı kaplamaları için NFPA 256 yangın testi;

Performans parametreleri:

Güvertenin eğimleri silindirlerle kontrol edilir.

Bir test güvertesinin yangın geçirmez tahtaya takılması

Sıcaklık otomatik bir kontrol valfi ile aşama aşama düzenlenir

Test numunelerini monte etmek için 1.300 (W) × 1.000 (D) × 120 (H) boyutlarında kontrplak çatı kaplama malzemesi;

Test levhasının ucunda yerleştirilen yanmaz bir test levhası, test levhasının altındaki karartma üretimini engelleyebilir.

Paslanmaz çelik sektör ayarlama plağı, ayarlanabilir test açısı, boyutları: 1,440 ((L) x 940 ((H) mm;

Çerçevenin ön tarafına monte edilmiş yanmaz plaka bileşeni, yananlardan numuneye kadar alevi uzatmak için gövdeleri ve kornişleri simüle eder, boyutları: 330 ((W) x 2,130 ((D) x 584 ((H) mm;

Laboratuvarın dışından hava çekmek için ayrı egzoz kanalları;

Havalandırma kanalına bir bal sapı filtri ve gaz girişine bir rehber yelken yerleştirilmiştir.

Havalandırma kanalı, hava akışının yönünü ayarlamak için eğim ayarlama paneli ile donatılmıştır.

Havalandırma kanalı, rüzgar hızını güçlendirmek için bir rehber plaka ile donatılmıştır, böylece test plakasını besleyen hava akışı dış dünyadan rahatsız edilmez.Ve rehber plaka paslanmaz çelikten yapılmıştır., ve rüzgar basıncının değişmesiyle pozisyon değişmez;

Hava borusu malzemesi korozyona dayanıklı ve yüksek sıcaklığa dayanıklı paslanmaz çelikten yapılmıştır ve boyutları: 2,130 (W) x 762 (H) x 3,000 (L) mm;

Fan 220V, 50HZ, üç fazlı elektrik, rüzgar hızını otomatik olarak ayarlayabilen bir ters sistemle donatılmıştır ve akış hızı 300m3/dakikadır.

Sınırsız değişken hız tersine çeviricisi, 0-100% ayarlanabilir;

Gaz yakıcısı (aralıklı ateş, alev yayılması ve uçan ateş testi için), uzunluğu 1,12 m, çapı 60,3 mm, test tahtasına doğru 12,7 mm (genişliği) x 0,91 m (uzunluğu) bir yarık;

Gaz yakıcı 22.000 Btu/min (387 kWh) sağlayabilir ve A, B ve C'nin üç yanma seviyesine göre gaz akış hızını otomatik olarak ayarlayabilir.

Yakıcının üst kısmına 58.7 mm'de 888±28°C sıcaklığı test edebilen bir termokopel yerleştirilmiştir.

Testin güvenli performansını sağlamak için otomatik çakma sistemi, çakma elektrotunun yüksek voltajı 1,8kVp kütle akış kontrolörüdür.

Otomatik sıcaklık kontrol sistemi;

Sınıf A, B:760±28°C ((1400 ±50°F) - 21,000~22,000 Btu/min ((369~387 kWh)

- C sınıfı: 704 ± 28 °C (1300 ± 50 °F) -18.000 ~ 19.000 Btu/min (316 ~ 334 kWh) her gaz yakıcısı için farklı test ve kontrol yöntemlerini takip etmek için;

Yüksek hassasiyetli basınçölçer ve basınç düzenleyici valf gaz basıncını kontrol eder;

- LNG: MFM ile gaz akışının kesin ölçümü (hava akışı otomatik bir kontrol valfi ile kontrol edilir);

- LPG: Deney güvertesinde inverter sistemi kullanılarak ayarlanmış hava akışı hızı: 19±8 km/h (5,5 m/s);

Metal ağ ızgara malzemeyi destekler ve palet malzemenin tam yanmasını kolaylaştırmak için döndürülebilir;
