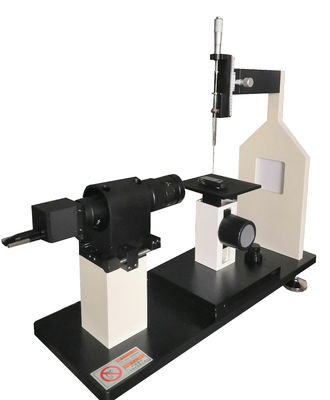

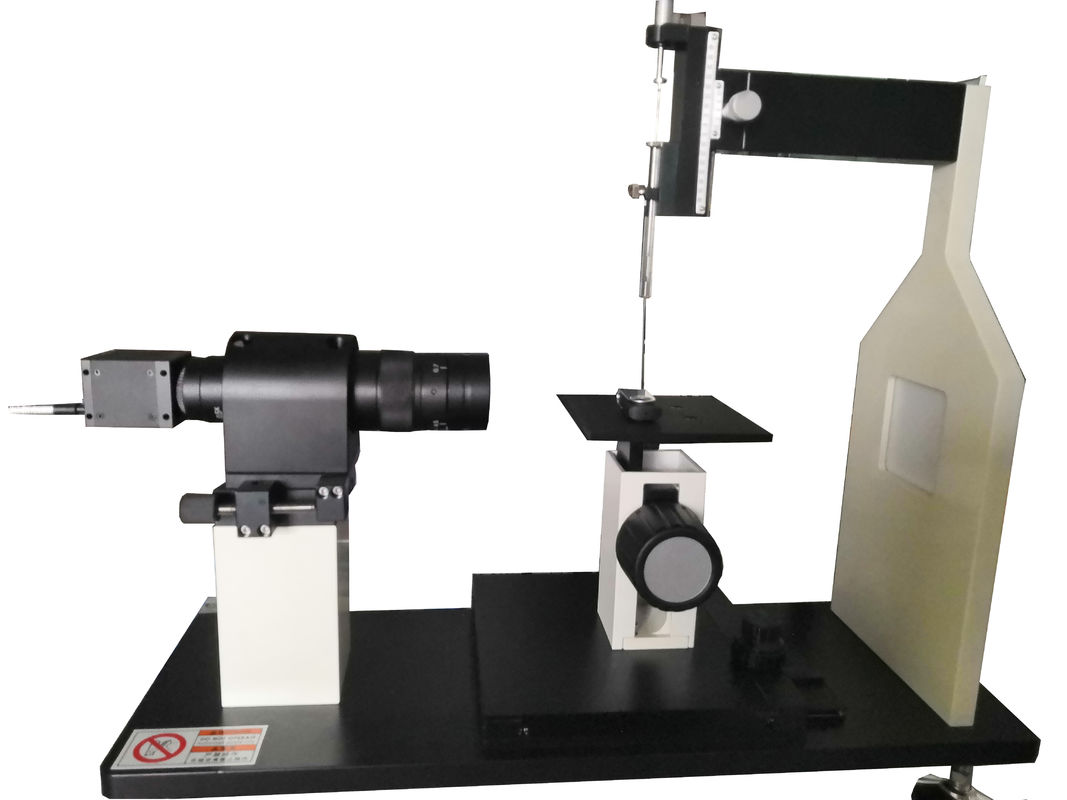

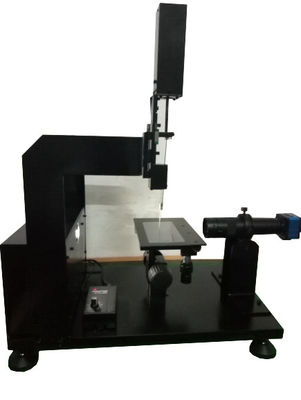

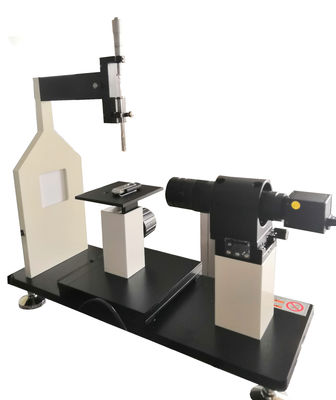

DL/T864-201 Silikon Kauçuk İzolatör Yüzey Islanabilirlik Ölçümü, Statik Temas Açısı Kauçuk Test Cihazları
Başvuru:
Bu makine, uygun maliyetli ve kullanımı kolay, giriş seviyesi bir statik temas açısı analizörüdür. Optik görüntü analizi prensibine dayanarak bir sıvının katı bir yüzey üzerindeki temas açısını ölçer. Ayrıca bir katının yüzey enerjisini ve bileşen değerlerini de tahmin edebilir. Püskürtme, kaplama, cam, alüminyum folyo, elektronik bileşenler ve temizlik endüstrilerinde yüzey işleme etkisi ve temizliğinin analizinde yaygın olarak kullanılmaktadır.
Standartlar:
-DL/T864-201
- IEC 62073, IECTS 62073-2016
Ana parametreler:
1. Temas açısı ölçümü
1-1. Analiz algoritması: yüksek hacim yöntemi, açı yöntemi, halka yöntemi, elips yöntemi, teğet yöntemi, YL yöntemi
1-2. Sol temas açısı, sağ temas açısı ve ortalama temas açısı için ayrı test ve karşılaştırma fonksiyonları
1-3. İçbükey, dışbükey, kavisli, süper hidrofilik, süper hidrofobik ve diğer özel yüzey analiz fonksiyonlarıyla
1-4. Düzensiz ve eksenel simetrik olmayan içsel temas açısının analiz fonksiyonu
1-5. Test verileri resim üzerinde işaretlenebilir ve resimle birlikte kaydedilebilir
1-6. Ölçüm aralığı: 0°~180°
1-7. Ölçüm doğruluğu: ±0,1°
1-8. Temas açısı ölçüm doğruluğunun tam kapsamlı kalibrasyonu için bir kalibrasyon bloğu ayrı olarak satın alınabilir
1-9. Ölçüm çözünürlüğü: 0,001°
2. Yüzey enerjisi tahmini
2-1. Tahmin modelleri: Fowkes, genişletilmiş Fowkes, Owens-Wendt, van OSS,
Wu harmonik ortalama yöntemi, durum denklemi yöntemi
2-2. Katı yüzey enerjisi, dağılım kuvveti, kutupsal kuvvet, hidrojen bağlama kuvveti, van der Waals bileşeni,
Lewis asit bileşeni, Lewis bazı bileşeni vb.
2-3. Sıvı veritabanı: yaygın olarak kullanılan 37 çeşit sıvı yüzey gerilimi ve bileşen verilerinin önceden ayarlanması,
Yüzey enerjisi tahmini için veriler doğrudan içe aktarılabilir
2-4. Liquid kütüphane verileri kendiliğinden eklenebilir, silinebilir ve değiştirilebilir
3. Görüntü çekimi
3-1. Tek çekim, sürekli çekim, video kaydı ve resim oynatma
3-2. Otomatik çekim için kameranın harici saç tokası işlevini kullanmayı seçebilir
4. Optik görüntüleme sistemi
| Kamera |
3 milyon piksel, kare hızı saniyede 36 kare |
| Objektif |
0,7~4,5×sürekli yakınlaştırma, çalışma mesafesi 95 mm |
| Odaklanma aralığı |
±12,5 mm; odaklama doğruluğu: 0,25 mm |
| Pan ve tilt ayar aralığı |
±2° |
| Arka ışık |
LED soğuk ışık kaynağı + gölgeleme panosu, sonsuz parlaklık ayarı |
Yazılım, insan hatasını ortadan kaldırmak için odağı ayarlarken netliği otomatik olarak algılar
5. Damlama sistemi
5-1. Dağıtım yöntemi: Diferansiyel başlık örnekleyici damlamasını kontrol eder
5-2. Düşürme doğruluğu: ±1μl
6. Örnek tablo
| Tablo boyutu |
X100×Y110mm |
| Hareketli vuruş |
X86×Y100×Z50mm |
| Hareket modu |
Üç boyutlu hareket konumlandırmasını kontrol etmek için manuel düğme |
7. Ana bilgisayar parametreleri
| Boyut |
yaklaşık G550×D180×Y520mm |
| Ağırlık |
yaklaşık 15kg |
| Güç kaynağı |
1∮ AC220V 50HZ |
