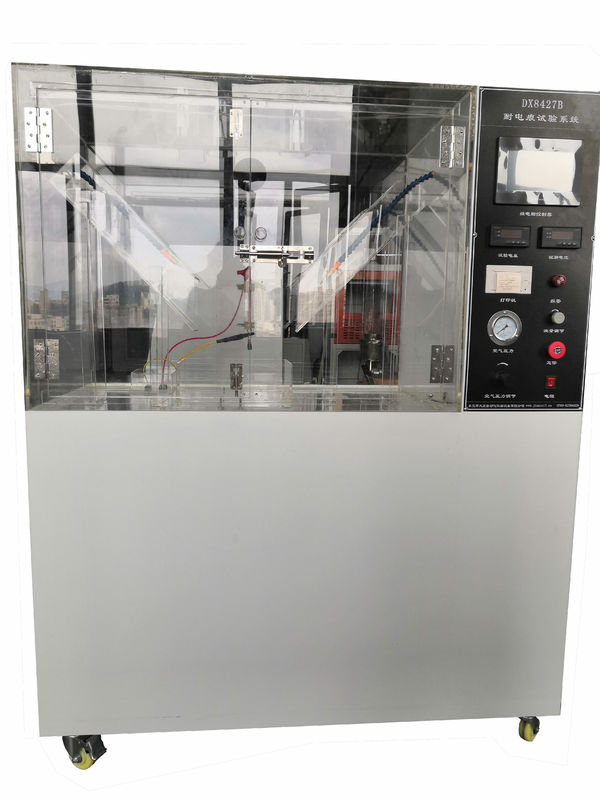

Elektrik Kabloları ve Telleri İzleme Direnci Test Ekipmanları Laboratuvar test makinesi

GB/T 3048.7—2008 Elektrik Kablolar ve Teller İz Direnci Test Ekipmanı

Kapsam:

Tellerin ve kabloların, kirli koşullarda yüzey sızıntısından kaynaklanan elektriksel izlerin neden olduğu hasara karşı dayanma yeteneğini test edin.

Standart:

GB/T 3048.7—2008, GB14049-2008 için test cihazı.

Özellikler:

Test spreyi:

- Üç konumlu, bağımsız paslanmaz çelik nozül, nozül deliği: 16, açıklık: 0,5 mm;

Test sıvısı:

- 1L sodyum klorür suyu (yaklaşık %0,2) Yüzey aktif madde %0,1 Para-oktil fenil polioksilen  (bir şişe dağıtımı)

Sıvı iletkenliği:

- (3000-400) uS/cm, Müşterinin kendi kullanımı için iletkenlik ölçer, iletkenlik ölçer ölçümü

Sprey basıncı:

- Vakum pompası basınç kontrolü, sabit basınç ayarlanabilir;

Sprey stroku:

- ≥ 1m;

Sprey yüksekliği:

- 600mm ±10mm ayarlanabilir;

Püskürtme hızı:

- (3±0,01) m/s;

Sprey akış hızı:

- 2 saniye içinde (0,5±0,1) mm/dak.

Sprey döngüsü:

- 30 saniye; 10 saniye püskürtme; 20 saniye aralıklı

Numune taban yüksekliği:

- 100 mm±5 mm; açı: 45

Gözlem penceresi:

- Patlamaya dayanıklı temperli cam, boyut: 580 mm * 380 mm

Test egzozu:

- Otomatik egzoz sistemi ile donatılmış, rüzgar hızı: 0,2m/s

Şekil boyutu:

- 1120mm × 650mm × 1350mm

Test güç kaynağı:

- 220V / 50-60Hz

Uygulanan voltaj:

- Güç frekansı test yüksek gerilimi 0 ~ 5kV ±%5 (sürekli ayarlanabilir);

Gerilim ve akım ölçüm cihazları:

- Doğruluk≥1.0; Ölçülen değer hatası≤±%3;
