laboratuvar test makinesi IEC60332-3 Tel ve Kabloların Demet Halinde Dikey Alev Yayılımı için Test cihazı
Ürün açıklaması:
Bu ekipman, belirtilen koşullar altında demetlenmiş tel ve kabloların veya fiber optik kabloların dikey montajını, dikey alev yayılım cihazının yeteneğini engellemek için değerlendirmek için kullanılır, cihaz kabuğu tamamen SUS304 paslanmaz çelikten yapılmıştır, tamamı test kutusu, hava kaynağı, çelik merdiven, emisyon arıtma sistemi, ateşleme kaynağı ve diğer bileşenlerden oluşur.
Standartlar:
IEC60332-3-21:2018 "Yangın koşulları altında kabloların ve kabloların yanması için testler - Bölüm 32: Dikey olarak monte edilmiş demetlenmiş teller ve kabloların dikey alev yayılımı için testler" AFR
Cihaz bileşimi:
1. Test Odası

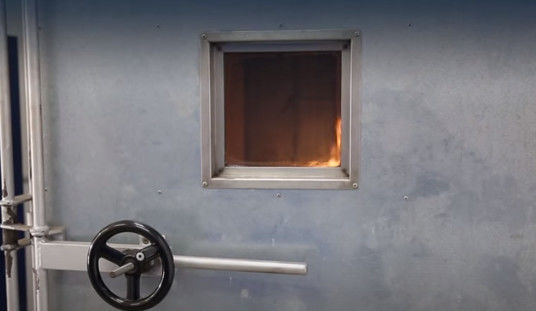

Deneysel cihaz, (1000±100) mm genişliğinde, (2000±100) mm derinliğinde ve (4000±100) mm yüksekliğinde kendi kendine destekleyen bir kutudur. Test odasının arka duvarı ve her iki tarafı, yaklaşık 0,7W, m-2K-1 ısı transfer katsayısına sahip termal yalıtımdan yapılmıştır (1,5 mm kalınlığında bir SUs304 paslanmaz çelik plaka, 65 mm kalınlığında yalıtım mineral elyaf ile kaplanmıştır) ve dış duvar. Kapı 1,5 mm kalınlığında US304 paslanmaz çelik kullanır.
2. Hava kaynağı
2.1 Hava girişi, ayarlanabilir hava akışına sahip bir hava üfleyici ile donatılmıştır ve hava akış hızı yanma odasına (5000±500)L/dk'dır. Hava çıkışı dijital bir anemometre ile donatılmıştır.
2.2 Test tamamlandıktan sonra: numune yangın durduktan bir saat sonra hala yanıyorsa, bir alarm ayarlanır ve güney kuvveti tarafından yanmayı durdurma cihazı kullanılır.
3. Bakır merdiven tipi
geniş (500 ± 5) mm standart çelik merdiven genişliği (800 ± 10) mm genişliğinde SUS304 paslanmaz çelik çubuktan yapılmış çelik merdiven egzoz arıtma cihazı test odası, üstte egzoz fanı, kutu içindeki egzoz gazı 6MS hızında kutudan çekilir ve dijital ekran anemometreli bir duman toplama kulesine gönderilir.
4. Emisyon arıtma cihazı
4.1 Test kutusunun üst kısmı bir egzoz fanı ile donatılmıştır ve kutu tipi egzoz gazı kutudan 6M/S hızında pompalanır. Duman toplama kulesine gönderilir ve egzoz havalandırması dijital bir anemometreye sahiptir.
4.2 Duman toplama ve yıkama Toz ve toz cihazları (Bkz. DX-349A Sprey Gaz Emme Kulesi): İç asit ve alkaliye dayanıklı plastikler, 800mm çap, 4000mm yükseklik
5.1 Tip: Ateşleme kaynağı, bir veya iki bant tipi propan gazı brülörü ve bunlarla ilişkili debimetreler ve venturi mikserleri içermelidir. Ateş beslemesinin yüzeyi, çapı 1,32 mm olan 242 düz metal plakadan oluşmalıdır. Bu deliklerin merkez mesafesi 3,2 mm'dir ve sırasıyla 81, 80 ve 81 sıra olmak üzere üç sıra halinde kademelidir. Boyut 257×4,5 mm aralığındadır. Ayrıca, ateş tahtasının her iki tarafında bir sıra küçük delik açılır. Bu kılavuz delikler, GB/T 18380.31-2008 meşale gereksinimlerine uygun olarak alevin kararlı yanmasını sağlayabilir.
5.2 Her meşale, propan ve havanın akışını doğru bir şekilde kontrol edebilen bir rotametre veya kütle akış ölçer ile donatılmıştır. Propan debimetresi: 3-30umin2.5 sınıfı, hava debimetresi: 10-100umin 2.5 sınıfı 53 pilot kaynak konumu Yatay olarak yerleştirin, kablo numunesinin ön yüzeyinden (75 ± 5) mm, odanın altından (600 ± 5) mm ve bakır merdivenin ekseni simetriktir. Meşale ateşleme noktası, merdivenin iki çapraz parçasının ortasında ve numunenin alt ucundan en az 500 mm uzakta olmalıdır.
Teknik parametreler
| Yanma odasının iç boyutları | 1000mmX2000mm x 4000mm(g*d*y) |
| Çelik merdiven boyutu | 500mm × 3500mm(g*y), geniş tip 800 × 3500mm |
| Tip meşale ile | GB/T18380.31-2008'e uygun |
| Venturi mikser | GBT18380.31-2008'e uygun |
| yanma odasındaki hava akışı ayarı | 4500-500L/dk |
| Propan akış düzenlemesi | 3-30L/dk |
| Basınçlı hava akış düzenlemesi | 10-100L/dk |
| Anemometre | 0.05-5m/s |
| Dijital termometre | 0～400℃ |
| Meşale konumlandırma türü ile | yüksek 600 ± 5mm, herhangi bir ayarlanabilir yatay mesafe |
