ISO 5659 Plastik Duman yoğunluğu test cihazı, Duman yoğunluğu test odası
Ürün Tanımı:
Plastik yanıcılık duman yoğunluğu ölçer, GB/8323 standardında belirtilen teknik koşullara göre geliştirilen yeni bir duman yoğunluğu ölçüm türüdür.2-2008 ve ISO 5659-2 "Plastik sigara üretimi için tek oda yöntemini kullanarak duman yoğunluğunu belirleme test yöntemleri"Test cihazı, plastik yanarken üretilen dumanın spesifik optik yoğunluğunu belirlemek için uygundur ve maksimum spesifik optik yoğunluk test sonucudur.Belirtilen koşullar altında plastiklerin sigara içme performansını değerlendirmek için kullanılır.
Standartlar:
GB 8323.2-2008 "Plastikler - Duman oluşumu - Bölüm 2: Tek oda yöntemiyle duman yoğunluğunun belirlenmesi için test yöntemi"
ISO 5659.2-2006 "Plastikler - Duman Oluşumu Bölüm 2: Tek Oda Yöntemi ile Optik Yoğunluğun Belirlenmesi" test standardı.
Bileşik:
Tüm cihaz, mühürlü bir oda, fotometrik bir ölçüm sistemi, bir radyasyon koni, bir yanma sistemi, bir çakıştırıcı, bir test kutusu, bir destek, bir sıcaklık ölçüm cihazı,ve duman yoğunluğu test yazılımıDöviz tek çipli bir mikrobilgisayar kullanarak geliştirilmiştir ve yüksek teknik içeriğe ve istikrarlı bir performansı vardır.Ancak aynı zamanda diğer malzemelerin değerlendirilmesi için de kullanılır (kaşım gibi)., tekstil kaplamaları, boyalı yüzeyler, ahşap ve diğer malzemeler) plastik endüstrisi, katı malzemeler üreten tesisler ve araştırma ve deney birimleri tarafından yaygın olarak kullanılır.
Parametreler:
1.1 Ön kapı, pencerelerin hareketini engelleyen pencereler ve şeffaf panjurlarla donatılmıştır.
1.2 Kare kutunun alt kısmı, aşırı basıncı önlemek için patlayan bir alüminyum folyo ile donatılmıştır.uzunluğu 405mm, genişliği 200mm ve toplam alanı 81000mm2Kutunun içine basınç düzenleyici cihaz yerleştirilmiştir (Şekil 2'ye bakın).
1.3 Işık penceresi: Üst ve aşağı iki Ø75mm ışık penceresi, with a 9W annular electric heater under the light window to ensure the temperature of the upper surface of the light window (50oC ~ 55oC is appropriate) to reduce the smoke concentration on the surfaceEn azından, pencere test kutusunun tepesinde. 8 mm kalınlığında bir optik platform test kutusunun dışındaki ışık penceresinin etrafına monte edilmiştir.Optik platform, sabit platform ve test kutusunu bağlayabilen Ø15mm metal çubukla sabitlenir..
1.4 İç boyutu: yüksek 914mmX geniş 914mmX derin 610mm
1.5 Malzeme: Üç katmandan oluşur: 1,5 mm kalınlığında dış çelik levha, yüksek sıcaklıklı elektrostatik pişirme beyaz boya, 60 mm kalınlığında asbest katmanından yapılmış orta katman, iç katman 1.2 mm kalınlığında USU304 paslanmaz çelik, yüksek sıcaklıklı elektrostatik pişirme siyah boya, kolayca temizlenebilir.
1.5 Hava girişi ve hava çıkışı: Hava girişi test kutusunun üst kısmına yerleştirilmiştir ve çapı Φ65 mm'dir. Flanşlı solenoid valfi kapalı ve kapalı durumu kontrol eder.hava çıkışı solun alt kısmında yerleştirilmiştir, ve çapı Φ80mm. Flanşın solenoid valfi kapalı ve kapalı durumu kontrol eder ve bir egzoz fanı içerir.
Özellikleri:
Fotoelektrik ölçüm sistemi: güç kaynağından, fotomultiplier tüpünden, güçlendirilmiş şeffaf filmden, optik kapak, filtre, nötr şeffaf levha, lens, optik sistem, kamera,Işık kaynağı, hafif pencere ısıtıcısı.
2.1 Işık kaynağı:
2.1.1 Işık kaynağı: 6,5V'lik bir yanıp sönen lamba, güç kaynağı için bir transformatör (gelir 220V çıkış 6,5V) ve değişken bir dirençten oluşur.
2.1.2 Montaj: Ampul test kutusunun altındaki şeffaf olmayan karanlık kutuya monte edilir ve bir ışık kaynağı, konveks bir lens, optik bir pencere ısıtıcısı ve optik bir pencereden oluşur.
2.1.3 Işıklı pencere çubuğu: AC220V güç kaynağı, 9W direnç telinin etrafına sarılıp aydınlık pencerenin üst yüzeyinin sıcaklığının (50 oC ~ 55oC) uygun olmasını sağlar.
2.1.4 Konveks Lens: 51 mm çapında, 51 mm çapında bir halka oluşturmak için ayarlanmış ve kalibre edilmiş ve halka dışındaki başka bir ışık yoktur.
2.1.5 Optik pencere: engelleri olmayan ışık iletimli bir filmden ve karanlık kutudan oluşur.
2.2 Fotoelektrik dedektör:
2.2.1 Fotodetektor: Fotomultiplier tüpünden, amplifikasyon filtresinden, kapak, filtreden, nötr filtreden, konveks lensden, optik pencereden vb. oluşur.
2.2.2 Fotomultiplikasyon tüpü:
2.2.2.1, Fotomultiplier tüp parametreleri: voltaj: DC 1000V, güç kaynağı: giriş 12V, çıkış 0 ~ -1200V 2mA
2.2.2.2, fotoelektrik sistem işleme: Fotoelektrik dedektör, çok aşamalı amplifikasyon bilgisayarı tarafından işlenen A/D sayı şablonu ile bağlantılı bir fotomultiplier tüpüdür.Zamanla ilgili optik yoğunluğun ışık geçirgenliğini sürekli olarak ölçebilir, bu, çıplak gözle verilen tepkiye benzer spektral hassasiyet tepkilerinin sayısıdır ve karanlık akım 0.001uA'dan daha azdır.Fotomultiplikör tüpünün minimum hassasiyeti optik yol üzerinde % 100 okunabilir..5 nötr filtreler ve bir ND-2 amplifikasyon filtresi elde edildi.
2.2.3Filtreyi güçlendirin: ND-2.0'nun ışık geçirgenliği% 0.95 ve A ışık kaynağının sıcaklığı K=2854'tir.
2.2.4, ışık kapısı: defle için, düzeltilmiş ışık geçirgenliği % 0 kullanımı.
2.2.5, filtre: Filtreyi telafi etmek için, optik yoğunluğu 0.1 ~ 1.0 ve 2.0 toplam 11 parça.
2.2.6, nötr filtre: ND-0.5, ışık geçirgenliği 31.7%, bir ışık kaynağı renk sıcaklığı K = 2854.
2.2.7, Konveks Lens: 51 mm çapında bir direk ışın, üst ve alt kamera kutuları arasındaki yarı saydam plakadaki küçük, yoğun bir noktaya odaklanmasını sağlar.
2.2.7Optik sistemin kalibrasyonu: 3,0 optik yoğunluğu ve 550-650 nm dalga boyu olan nötr bir filtre kullanılır.
2.2.8, optik pencere: engelleri olmayan ışık iletimli bir filmden ve karanlık kutudan oluşur.
Parametreler:
Radyasyon koni:
3.1, radyasyon konusu: 2600W değerli bir güç ile ısıtıcı elemanlardan oluşur, örnek yüzeyinin merkezinde 10KW/m2 ~ 50KW/m2 radyasyon yoğunluğu sağlayabilir.İki başka noktada radyasyon ölçüldüğünde, numunenin merkezinden 25 mm uzaklıkta, bu iki noktada radyasyon numunenin merkezinde radyasyonun %85'inden az olmamalıdır.
3.2 Radiant Cone Heater: Bağımsız bir güç kaynağıyla çalıştırılır. Tek fazlı izolasyon transformatörünün gücü 3000W'dur. Sıcaklık kontrolü hızlı döngülü bir tiristor tarafından kontrol edilir,ve kontrol sıcaklığı ±2°C'de dengelenir..
3.3, ısı akış ölçer: 50kw/m2 ölçüm aralığı, 10 mm çapında düz bir alanın radyasyon alanını alan, yüzeyi mat siyahla kaplanmış, su soğutması kullanır.
3.4. Çakıştırıcı: Çakıştırıcı nozel Φ4.0mm diyafram bakır tüp, alev uzunluğu, seviye ölçümü 30mm yapılır.
Gaz tedarik sistemi:
4.1, gaz kaynağı:% 95 saflık, propan ve hava karışımı, basınç 170Kpa
4.2, propan akış ölçer: 1~100cm3/min
4.3, hava akış ölçer: 5 ~ 500cm3/min
Tüm performans:
1Işık geçirgenliği çözünürlüğü: 0.0001%
2Ölçüm aralığı: 0-100%; Ölçüm sırasında otomatik değişim.
3. ölçüm doğruluğu: ± 3%;
4. çalışma voltajı: AC200-240V 50Hz;
5Çevre nemliği: oda sıcaklığı -40 °C
6Çalışma ortamı: Enstrüman çalışırken, doğrudan ışıktan kaçınılmalı ve zorla hava akışı olmamalıdır.

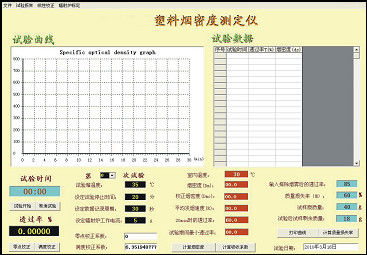

7. Ölçüm yazılımı: WINDOWS XP işletim arayüzüne dayalı, LabVIEW tarzı. İletişim ve zaman eğrilerini gösterir. Çince ve İngilizce arayüzü,ve hem Çin hem de İngilizce kullanım kılavuzları sağlarŞekil 3'e bakın.
